数据中心机房动环监控系统技术方案:

    动力环境监控报警系统是随信息化建设应运而生的，它是集动力、环境、安防等集中监控系统的管理服务平台，是专为实现无人值守而设计的多功能远程集中监控系统，主要监控对象包括：UPS、电流电压、开关状态、电源防雷器、发电机、直流屏、空调、漏水、温湿度、粉尘、二氧化碳、消防控制器、烟雾探测器、防盗报警、照明等设备。因此，动力环境监控报警系统对于机房设备的正常运行等起着重要作用，从而保障其关键设备的安全性与稳定性。

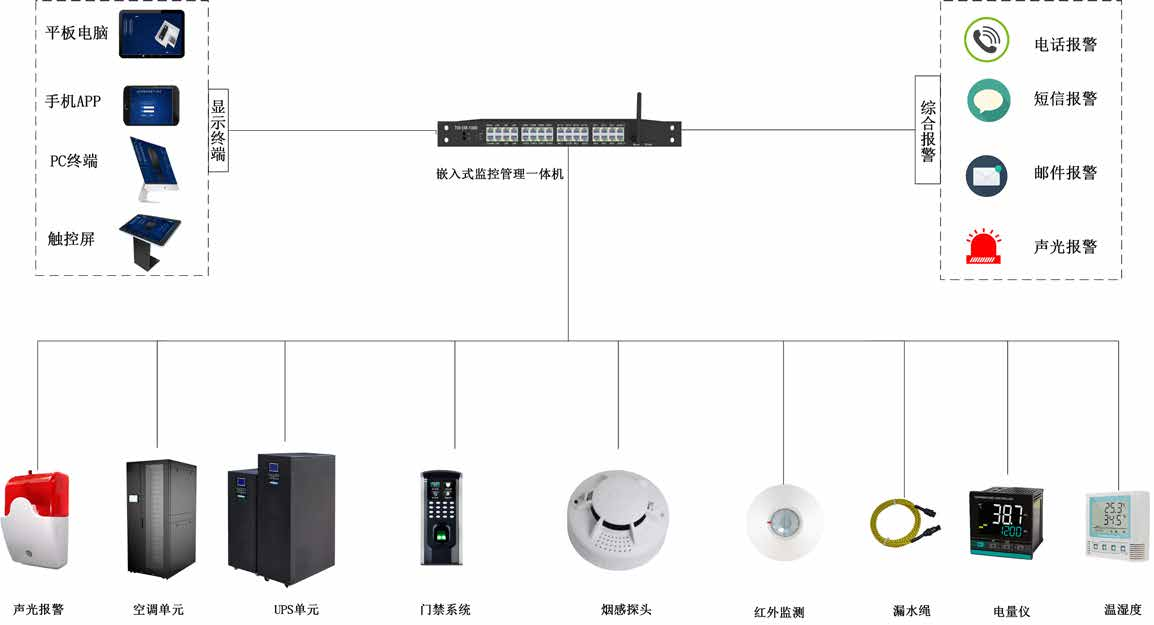

一、动力环境监控系统示意图

二、各功能监控模块的实现
1、UPS监控
监控内容：
    实时监测UPS的输入输出电压、电流、频率、功率的工作状态与参数。(对以上监控内容根据UPS厂家提供的协议决定，不同品牌、型号的UPS所监控到的内容不同。)
实现方式：
    UPS的RS485或RS232接口与监控主机连接，或UPS的SNMP接口接至局域网，采用TCP/IP方式将采集信息接入监控主机，由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储，系统自动记录UPS的报警信息，并可对报警日志信息查询、输出Excel文件；若发生报警，系统将报警指令发往SMT120报警主机，报警方式可以选择多种报警模式：声光报警、短信通知、语音通知进行告警，以便及时处理。
实现功能：
1.实时监控UPS的运行状态，包括UPS各部件的运行状态正常与否进行实时监测和显示；对UPS各运行参数进行实时监测和显示。
2.可对监测到的各项参数设定上下限阀值，一旦参数发生超限报警，在相应的位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相应的处理提示，系统一旦监测到有报警或参数越限（可设置），系统将自动进行声光告警，也可以进行短信通知或者语音通知。
3.对重要参数可作曲线记录，用户可通过曲线记录，直观地看到UPS的运行品质；事件查询与报表生成：对UPS产生的报警事件，可以进行查询及输出。

2、电量监控
监控内容
    配电柜的供电将直接影响机房/库房环境内用电设备的安全，设计在配电柜上安装电量仪对市电进行各项供电参数监测(包括三项线电压、相电压、相电流、有功功率、功率因素，有功电能、无功电能等)。
实现方式
    监控电量的设备主要是电量仪，电量仪的RS485接口接入监控主机的RS485接口，由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储，系统自动记录供配电系统的报警信息，并可对报警日志信息查询、输出Excel文件；若发生报警，系统将报警指令发往SMT120报警主机，报警方式可以选择多种报警模式：声光报警、短信通知、语音通知进行告警，以便及时处理。
实现功能
    1.实时监测市电进线三相电的相电压、线电压、相电流、频率、功率因数、有功功率、无功功率等参数。
    2.可对监测到的各项参数设定上下限阀值，一旦发生超限报警，在相应位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、E-Mail、声光等对外报警。
    3.多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定，异常消除时，进行恢复告警，通知用户异常消除。

3、配电开关监控
监控内容
    配电柜内有重要的配电开关，监视其是否跳闸断电状态非常必要，一旦开关跳闸断电将造成广播电视台环境内重要系统的瘫痪。因此，对配电柜内的重要开关的状态进行实时监测，一旦发生报警通过监控平台发出对外报警。
实现方式
    在配电柜中安装智能配电检测器对空开状态进行监控，当某个配电开关处于跳闸位置时，智能配电检测器通过自身的RS485接口接入监控主机的RS485接口，由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储，系统自动记录各路配电开关的报警信息，并可对报警日志信息查询、输出Excel文件；报警方式可以选择多种报警模式：声光报警、短信通知、语音通知进行告警，以便及时处理。
实现功能
    1.实时监测配电开关的通断电状态。一旦发生报警，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、E-Mail、声光等对外报警。
    2.多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定，异常消除时，进行恢复告警，通知用户异常消除。

4、防雷器监控
监控内容
对机房内防雷器的工作状态进行实时监测，一旦发生故障通过监控平台发出对外报警。
实现方式
通过防雷器提供的干接点信号，接入监控主机的开关量接口，由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储，系统自动记录防雷器的报警信息，并可对报警日志信息查询、输出Excel文件；若发生报警，系统将报警指令发往SMT120报警主机，报警方式可以选择多种报警模式：声光报警、短信通知、语音通知进行告警，以便及时处理。
实现功能
    1.实时监测防雷器的工作状态。一旦发生报警，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、E-Mail、声光等对外报警。
    2.多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定，异常消除时，进行恢复告警，通知用户异常消除。

5、发电机监控
监控内容
    实时监测机房内发电机的输出电压、电流、频率、功率、电压、温度等参数，整流器、逆变器、电池、旁路、负载等部件的工作状态与参数。
实现方式
    发电机的RS485接口接入监控主机的RS485接口，由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储，系统自动记录发电机的报警信息，并可对报警日志信息查询、输出Excel文件；若发生报警，系统将报警指令发往SMT120报警主机，报警方式可以选择多种报警模式：声光报警、短信通知、语音通知进行告警，以便及时处理。
实现功能
    1.实时监控发电机的运行状态，包括发电机各部件的运行状态正常与否进行实时监测和显示；对发动机各运行参数进行实时监测和显示。可对监测到的各项参数设定上下限阀值，一旦参数发生超限报警，在相应的位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相应的处理提示，系统一旦监测到有报警或参数越限（可设置），系统将自动进行声光告警，也可以进行短信通知或者语音通知。
    2.对重要参数可作曲线记录，用户可通过曲线记录，直观地看到发电机的运行品质；事件查询与报表生成：对发电机的报警事件，可以进行查询及输出。

6、直流屏监控
监控内容
    实时监测直流屏延时启动、延时关闭、断电恢复、短路、过流、过压、过载、避雷等保护，一旦发生报警通过监控平台发出对外报警。
实现方式
    直流屏的RS485接口接入监控主机的RS485接口，由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储，系统自动记录直流屏的报警信息，并可对报警日志信息查询、输出Excel文件；若发生报警，系统将报警指令发往SMT-120报警主机，报警方式可以选择多种报警模式：声光报警、短信通知、语音通知进行告警，以便及时处理。
实现功能
    实时监控直流屏的运行状态，包括直流屏各路负载的运行状态正常与否进行实时监测和显示；对直流屏各负载运行参数进行实时监测和显示。
    可对监测到的各项参数设定上下限阀值，一旦参数发生超限报警，在相应的位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相应的处理提示，系统一旦监测到有报警或参数越限（可设置），系统将自动进行声光告警，也可以进行短信通知或者语音通知。
    对重要参数可作曲线记录，用户可通过曲线记录，直观地看到直流屏的运行品质；事件查询与报表生成：对直流屏的报警事件，可以进行查询及输出。

7、温湿度监控
监控内容
    对于机房内各种昂贵的电子设备，其正常运行对环境温湿度有较高的要求。因此在广播电视台环境内的各个重要部位安装带液晶显示温湿度传感器，一旦发现超温异常立即启动报警。（注：温湿度使用RS485通讯，必须使用五类网线/超五类网线/双绞线，禁用六类/超六类网线。）
实现方式
通过在机房台内重要部位分布安装带液晶显示的温湿度传感器对环境温湿度实现监测，既可在温湿度传感器表面实时看到当前的温度和湿度数值，通过RS485接口接入监控主机的RS485接口，由监控主机对实时监测采集的现场温湿度信号进行数据实时分析处理及数据存储，系统自动记录温湿度的报警信息，并可对报警日志信息查询、输出Excel文件；若发生报警，系统将报警指令发往SMT120报警主机，报警方式可以选择多种报警模式：声光报警、短信通知、语音通知进行告警，以便及时处理。
实现功能
    实时监控温湿度的实时状态，工作态正常与否进行实时监测和显示；对温湿度现场温度和湿度进行实时监测和显示。可对监测到的各项参数设定上下限阀值，一旦参数发生超限报警，在相应的位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相应的处理提示，系统一旦监测到有报警或参数越限（可设置），系统将自动进行声光告警，也可以进行短信通知或者语音通知。
    对重要参数可作曲线记录，用户可通过曲线记录，直观地看到温湿度的运行品质；事件查询与报表生成：对温湿度的报警事件，可以进行查询及输出。

8、非定位漏水监控
监控内容
    区域漏水检测器是一款高可靠、高灵敏的区域式漏水检测报警模块，漏水检测器采用电极检测式原理，通过连接专业漏水传感线缆即组成一个单通道的检测报警系统，当液体泄漏时，液体碰触到传感线缆导致检测回路电阻的变化，漏水检测器根据电路的变化，从而输出报警继电器信号，可连接至其它的智能监控主机，或用于控制关断水阀、或切断电源开关等。适用范围广泛，主要用于电脑及通讯机房、门窗下方、空调系统、暖房、蓄水池、供水系统、水箱等的泄漏作出及时准确的报警。
实现方式
区域漏水检测器提供的报警的干接点信号接入监控主机的开关量接口，由监控主机对实时监测采集的现场漏水状态进行数据实时分析处理及数据存储，系统自动记录漏水的报警信息，并可对报警日志信息查询；若发生报警，系统将报警指令发往SMT120报警主机，报警方式可以选择多种报警模式：声光报警、短信通知、语音通知告警，以便及时处理。
实现功能
实时监控区域漏水的实时状态，工作态正常与否进行实时监测；对区域漏水现场漏水状态进行实时监测。可对监测到的漏水状态，一旦漏水检测器发生报警，同时产生报警事件进行记录存储并有相应的处理提示，系统一旦监测到有报警，系统将自动进行声光告警，也可以进行短信通知或者语音通知。
对重要参数可作曲线记录，用户可通过曲线记录，直观地看到漏水的使用情况，事件查询与报表生成，对漏水的报警事件，可以进行查询及输出。

9、粉尘浓度监控
监控内容
实时监测粉尘颗粒物（PM10，或PM2.5）的浓度检测，当粉尘浓度超标或达到上限度，一旦发生报警通过监控平台发出对外报警
实现方式
粉尘传感器的RS485接口接入监控主机的RS485接口，由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储，系统自动记录粉尘传感器的报警信息，并可对报警日志信息查询、输出Excel文件；若发生报警，系统将报警指令发往SMT120报警主机，报警方式可以选择多种报警模式：声光报警、短信通知、语音通知进行告警，以便及时处理。
实现功能
实时监控粉尘浓度的实时状态，工作态正常与否进行实时监测和显示；对粉尘浓度现场粉尘浓度值进行实时监测和显示。可对监测到的各项参数设定上下限阀值，一旦参数发生超限报警，在相应的位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相应的处理提示，系统一旦监测到有报警或参数越限（可设置），系统将自动进行声光告警，也可进行短信通知或语音通知。
对重要参数可作曲线记录，用户可通过曲线记录，直观地看到粉尘传感器的运行品质；事件查询与报表生成，对粉尘浓度的报警事件，可以进行查询及输出。

10、二氧化碳气体监控
监控内容
实时监测二氧化碳气体浓度，当二氧化碳气体浓度超标或达到上限度，一旦发生报警通过监控平台发出对外报警。
实现方式
二氧化碳传感器的RS485接口接入监控主机的RS485接口，由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储，系统自动记录二氧化碳传感器的报警信息，并可对报警日志信息查询、输出Excel文件；若发生报警，系统将报警指令发往SMT120报警主机，报警方式可以选择多种报警模式：声光报警、短信通知、语音通知进行告警，以便及时处理。
实现功能
实时监控二氧化碳浓度的实时状态，工作态正常与否进行实时监测和显示；对现场二氧化碳浓度值进行实时监测和显示。可对监测到的各项参数设定上下限阀值，一旦参数发生超限报警，在相应的位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相应的处理提示，系统一旦监测到有报警或参数越限（可设置），系统将自动进行声光告警，也可进行短信通知或语音通知。
对重要参数可作曲线记录，用户可通过曲线记录，直观地看到二氧化碳传感器的运行品质，事件查询与报表生成，对二氧化碳传感器的报警事件，可以进行查询及输出。

11、普通空调监控
监控内容
机房内温度出现异常时，将导致机房内其他设备运行所需的环境失去保障，因此对机房内普通空调的运行状态进行实时监测，同时可对普通空调实现远程的开关机控制。
实现方式
通过在普通空调中安装空调控制器对其进行实现监测，可通过空调控制器的RS485接口接入监控主机的RS485接口，由监控主机平台软件进行普通空调的实时监测与控制。
实现功能
实时监控普通空调的运行状态，包括送风温度、回风温度、空调开关机状态以及空调故障状态等。可远程控制普通空调的开关机、设定温度等。具有来电启动普通空调的功能。需用户提供空调的遥控器。可对监测到的各项参数设定上下限阀值，一旦发生超限报警，在相应的位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、E-Mail、声光等对外报警。
多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定，异常消除时，进行恢复告警，通知用户异常消除。

12、精密空调监控
监控内容
对机房内精密空调的运行参数及各项参数进行实时监测，一旦发生故障及报警通过监控平台发出对外报警。
实现方式
通过精密空调标配的的RS485接口接入监控主机的RS485接口，或精密空调的SNMP接口接至局域网，采用TCP/IP方式将采集信息接入监控主机，由动环监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储，系统自动记录空调的报警信息，并可对报警日志信息查询、输出Excel文件；若发生报警，系统将报警指令发往报警模块SMT120报警主机，报警方式可以选择多种报警模式：声光报警、短信通知、语音通知进行告警，以便及时处理。
实现功能
实时监控精密空调的运行状态，对空调运行时各参数进行实时的监测和显示；以上监控内容根据精密空调厂家提供的协议决定，不同品牌、型号的精密空调所监控到的内容不同。系统一旦监测到有报警，将可以进行声光告警，也可以进行短信通知或者语音通知。
对重要参数，可作曲线图形记录，用户可通过图形记录直观地看到空调的运行品质，对空调产生的报警事件，可以根据不同的条件进行查询，对查询的结果可生成报表并可打印输出。

13、消防监控
监控内容
机房内消防报警主机提供的报警干接点输出信号输出与动环监控主机接入，一旦发生报警通过监控平台发出对外报警。
实现方式
机房内已有的气体灭火系统的火灾自动报警控制器提供的干接点火警信号接入监控主机的开关量接口，由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储，系统自动记录消防报警的的报警信息，并可对报警日志信息查询、输出Excel文件；若发生报警，系统将报警指令发往SMT120报警主机，报警方式可以选择多种报警模式：声光报警、短信通知、语音通知进行告警，以便及时处理。
实现功能
实时监测防空洞内的消防火警信号。一旦发生报警，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、E-Mail、声光等对外报警。
多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定，异常消除时，进行恢复告警，通知用户异常消除。

14、烟雾监控
监控内容
机房内烟雾传感器提供的报警干接点输出信号输出与监控主机接入，一旦发生报警通过监控平台发出对外报警。
实现方式通过在机房内安装烟雾传感器，其提供的干接点接入监控主机的开关量接口，由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储，系统自动记录烟感的报警信息，并可对报警日志信息查询、输出Excel文件；若发生报警，系统将报警指令发往块报警主机，报警方式可以选择多种报警模式：声光报警、短信通知、语音通知进行告警，以便及时处理。
实现功能
实时监测机房内的烟雾报警信号。一旦发生报警，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、E-Mail、声光等对外报警。
多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定，异常消除时，进行恢复告警，通知用户异常消除。

15、红外防盗监控
监控内容
在机房内关键位置布设红外探测器尤为重要，通过布防，一旦有人非法进入，监控平台对外发出报警。
实现方式
在机房内重要区域布设红外探测传感器，红外探测器输出状态信号接入监控主机的开关量接口，由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储，输出处理所有的报警信息，记录报警事件，管理人员可通过现场监控平台软件实时了解自来水厂内人员活动态况。当在晚上或周未非工作时间内有人非法入侵时，监控平台还可第一时间通过SMT120报警主机发送中文短信报警、拔打电话报警，现场多媒体音箱发出中文语音报警、和驱动现场声光警号进行声光报警，及时通知管理人员进行处理。
实现功能
实时监测机房内的有无非法入侵。一旦发生非法入侵报警，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、E-Mail、声光等对外报警。
多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定，异常消除时，进行恢复告警，通知用户异常消除。

16、照明监控
监控内容
机房内照明远程控制，可以使管理员在家、在办公室等地方就可以轻松的控制广播电视台内灯光的开启和关闭。
机房内照明远程控制能够使管理员更有效的进行管理，节约用电。假如没有照明控制，当离开时忘记了关灯的话，管理员还需要特意回来把灯关掉，这不单单是浪费用电，同时也会对管理员千万困扰。而如果有照明远程控制就不一样了，当管理员不记得广播电视台内灯光是否关闭的时候，只要通过浏览器登录监控界面就可以看到灯光的状态，同时进行控制。
实现方式
监控平台软件通过TCP/IP的方式将控制信号发送到灯光控制模块，通过灯光控制模块来控制灯光照明回路220V电源的通断电，从而实现灯光照明的开关灯控制。
实现功能
通过在软件上的控制界面选择闭合或者断开，可以对广播电视台内的灯光进行远程控制，从而方便用户控制灯光的开与关。

三、动力环境综合监控系统
动力环境监控系统是一套基于B/S架构的动力、环境、安防、网络、应用服务监控的机房环境综合管理系统，当机房内设备参数出现异常时，及时通过短信、电话、E-MAIL、声光报警、软件弹窗等多种报警模式通知管理人员，让管理人员及时发现问题并处理问题。
机房环境综合监控系统特点:
高性能LINUX嵌入式结构，多项检测认证，稳定可靠。
模块化设计，安装使用简单， 人机界面设计友好。
兼容性好，支持众多厂家的智能设备。
扩展性强，提供二次开发JSON接口，方便第三方软件系统集成。
支持手机APP

四、报警方式
短信报警
电话报警
软件弹窗
E-MAIL报警
声光报警
现场语音报警手机APP报警
