为进一步规范公司的CAD制图标准，解决计算机资源共享问题，从而进一步提高设计效率，特制定《CAD制图标准》。

1 适用范围
以CAD方式制图的初步设计、施工图设计阶段的设计图纸。

2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
《房屋建筑CAD制图统一规则》        GB/T 18112-2000
《CAD工程制图规则》                GB/T 18229-2000
《房屋建筑制图统一标准》             GB/T 50001-2001
《建筑制图标准》                     GB/T 50104-2001
《建筑结构制图标准》                 GB/T 50105-2001
《给水排水制图标准》                 GB/T 50106-2001
《采暖通风与空气调节制图标准》       GBJ/T 50114-2001

3  基本要求
3.1 图框
3.1.1图幅与格式
幅面代号
A0
A1
A2
A3
A4
B×L
841×1189
594×841
420×594
297×420
210×297
图框边距c
10
5
A0、A1及A2图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。其余图幅图纸均不允许加长。同一工程项目，各专业所用图幅，除目录和材料表外不宜多于两种。
3.1.2标题栏
现代设计集团及各子分公司设计资质的设计图框应制作成标准图块。标准图框中的标题栏应具备更改区、签字区、设计单位及项目名称和代号区等，并作为统一标识不得随意修改,当需要修改使用时必须由集团或各子分公司技术管理部门批准。
3.1.3文件名
各专业CAD图纸文件名一般应采用中文书写，且与自然图纸张数相对应，并用以下规定格式：“图别图号—图名”例如：结施2-基础平面图，结施1XX-基础平面图等；
当从事合作设计，文件名需要使用英文书写时应设“专业码—图名主组码（—图名次组码）—序号”引导。例如：建筑专业一层平面图A—F—1，其专业码为建筑“A”，主组码为平面图“F”，序号为1；各专业英文图名列表见附录一。为直观起见，允许在专业码后直接采用英文全称及图纸序号，例如：A—Floor1。
3.2 比例

3.3 字体
3.3.1字高
1、图面字高应严格采用2.5、3.5、5、7、10、14、20mm等七类字高，高宽比设定为0.7；
2、汉字字高应不小于3.5 mm，英文字符与数字高度应不小于2.5mm；
3、一般情况下A0、A1号图纸的图签中图名采用10mm字高，A2、A3号图纸的图签中图名采用7mm字高；
4、图纸中图面表达部分的图名宜采用7mm及以上字高，设计说明部分采用5mm字高，图中文字标注或引注采用3.5mm字高，尺寸标注采用2.5mm字高。
3.3.2字间距及行距
字间距宜使用标准字间距，行距宜采用1.5倍行距。
3.3.3字体
标准图签内及说明的字体应由集团或各子分公司统一选定，如华东院为统一选用HZS（长仿宋体），使用字体类型STYLE定为ECADI（hzs.shx，hztxt.shx）。并符合字体间距要求，图签中图名等标题可选用其他字体；上海院一般字体为数字选用单线体SA-RS，汉字选用单线体SA-HZ；标题字体数字选用SA-RC，汉字选用SA-SHZ。另外，考虑到特殊符号的调用，允许使用WORD编写各专业统一说明，字体选用仿宋_GB2312。
3.4 图线

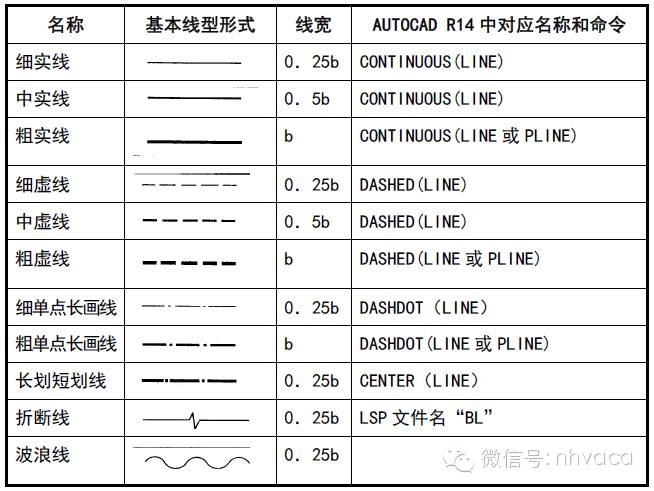

3.4.1基本线形

3.4.2线形构造
各项线形构造均有严格规定，常用LTSCALE取值如下表所示：
比 例
LTSCALE取值
1：1
5
1：20
100
1：50
250
1：100
500
1：500
2500
3.4.3线宽
线宽分粗（b）、中（0.5b）、细（0.25b）三级，绘图时应根据绘图比例大小成组选用，严禁从不同组内选用各级线宽；各专业应严格采用本专业的标准线宽组进行绘图。各组线宽如下表所示：
线宽比
线宽
<1：150
线宽
≥1：150
常用线形名称
B
0.5
0.7
粗实线、粗虚线
0.5b
0.25
0.35
中实线、中虚线
0.25b
0.13
0.18
细实线、细虚线、细点划线、细双点划线、折断线、波浪线、轴线、剖面填充线
其他
0.13
0.13或0.18
设备图纸中的建筑背景线
3.4.4颜色管理
各图层颜色必须随层设置(By layer)，层颜色宜使用各专业模板（.dwt）设定色。
3.5 剖面符号

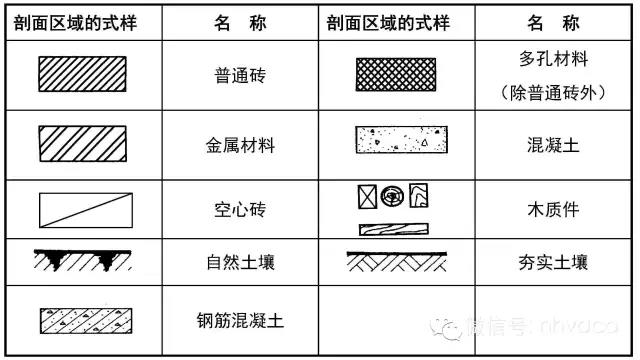

常用剖面式样所表达材料内容如下表所示：

其他剖面式样见附录三。
注：
1、以上普通砖、金属材料、多孔材料、自然土壤以及夯实土壤的图例中斜线一律为45度。
2、混凝土、钢筋混凝土、金属图例中，在图形较小时可以涂黑。3、钢筋混凝土图例使用混凝土及普通砖图例通过Hatch命令叠加。
3.6 投影法
管道透视图按45度正面斜轴测法绘制。管道透视图的布置方向应与平面图一致。
图面表达形式如下图所示：
3.7 图层管理
不同类别内容应分层设置。标准图框中已设定图框层及填表内容层，填表内容层用于填写图签中的内容，请勿在该二层内绘图或写说明文字。绘图与设计说明应根据各专业要求另设图层。
图层名原则上用中文命名，设置原则：专业名—图层类别，常用图层名见附录二（中文）。
中外合作设计需要时，图层名可用英文命名，设置原则为：专业码—英文简称，常用图层名见附录二（英文）。
专业码分类如下：
中文名
英文名
解释
通
C
各专业通用    Currency
建
A
建筑          Architectural
总
G
总图          General plan
结
S
结构          Structural
水
P
给排水        Plumbing
暖
M
采暖通风空调 HVAC（heating ventilation and air-conditioning）
动
D
动力          Dynamics
电
E
电气          Electrical
弱
T
弱电          Telecommunications
室
I
室内 Interiors
其他
X
其他工种     Other  disciplines
4 基本画法
4.1尺寸标注
同一工程图中只应采用一种形式，宜采用短斜线形式，如图示1。
尺寸数字、尺寸线、标注文字与尺寸线间距和尺寸界限设置要求：1、尺寸界线应用细实线绘制，通常一端应离开被标注图样轮廓线2mm，另一端超出尺寸线2~3mm。图样轮廓线也可用作尺寸界线。尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45º角，长度为2mm。
2、圆弧及圆的直径、半径尺寸标注用箭头表示法表示，如图示2。

3、文字一般应标注于尺寸线上方，当间距过小无法标注清晰时，也可标注在尺寸线的下方或外侧，并应与尺寸线间距尽量保持一致。当尺寸标注在图样轮廓内时，不应与图线、文字及符号等相交，如图示3。

3、图样轮廓线以外的尺寸界线距图样最外轮廓之间的距离通常为10mm，平行排列的尺寸线间距为7~10mm，各条平行排列的尺寸线间距应保持一致。
在电子模板文件（.dwt）中，提供了1:1、1:50、1:100和1:500四种常用比例的尺寸标注样式。若要使用其他比例的尺寸标注样式，请进入“Dimension Styles”对话框，点击“Geometry”按扭，在弹出的对话框中找到“Overall Scale”项，将其值改为所需要的值（例：所需比例为1:200，则将‘Overall Scale’值改为200）。然后，点击“OK”按扭回到“Dimension Styles”对话框，再依次点击“Save”和“OK”按扭即可。
4.2 标高标注
标高符号以直角等腰三角形表示，其竖向图面高度为3mm。标高应注在标高三角侧向横线的上（下）方。如图示4。当标注总平面图室外地坪标高符号时，
应将三角涂黑表示。
4.3 定位轴线标记
定位轴线标记有下列方式：
一般定位轴线标记，见图5中的a)、b)；
通用详图的定位轴线标记，见图5中的c)；
附加轴线的定位轴线标记，见图5中的d)、e)；
分区轴线的定位轴线标记，见图5中的f)；
详图多引用的定位轴线标记，见图5中的g)、h)、I)、j)。

定位轴线不得进入圆内，且圆心应在定位轴线的延长线上；引出标注中定位轴线的一端点可与引出线的引出点相接，引出线应与圆相接，且圆的圆心应在引出线的延长线上。
定位轴线标记中轴线编号在圆中的定位点、字高（h）、字宽调整系数宜遵守表1、表2、表3和表4的规定。
表1  轴线编号在8mm圆中定位

表2  轴线编号在10mm圆中定位

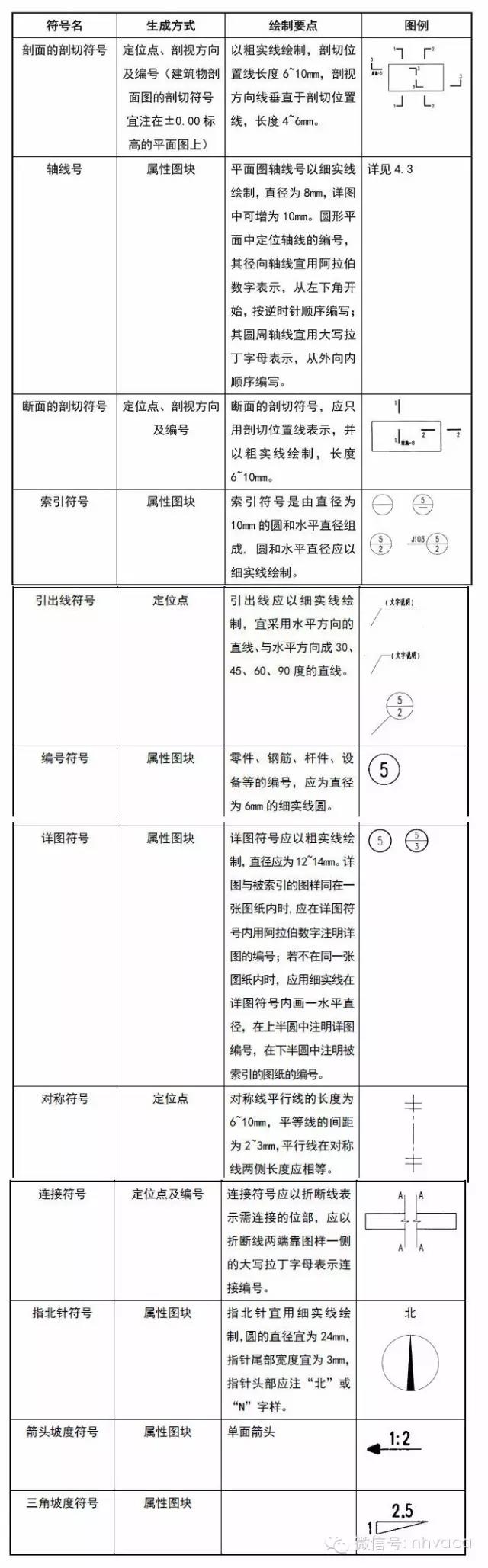

4.4符号
符号绘图规则如下：

附录一：中外合作设计需要时各专业图名列表
建筑、总图、室内
专业
专业码
图名主组码
图名次组码
建筑
A

T
说明
S
楼梯
L
目录
E
电梯
P
总平面
T
厕所
F
平面
R
机房
E
立面

S
剖面

M
材料表

DW
门窗表

D
详图

总图
G

T
说明
F
平面图
L
目录
D
详图
LO
定位
E
竖向设计图
A
道路
P
给排水
LA
景观
DY
动力
P
市政管线
EL
电力
C
构筑物
T
通讯
M
管线综合

S
日照分析

室内
I

T
说明
M
材料表
L
目录
DW
门窗表
R
平顶
L
平面图
FV
家具
D
尺寸图
E
立面

D
详图

F
地坪

结构、给排水
结构
S

T
说明
F
平面图
L
目录
S
剖面图
P
桩
D
详图
F
基础
J
节点图
B
梁

SL
板

CW
竖向

ST
楼梯

OT
其他

给排水
P

T
说明
F
平面图
L
目录
V
透视图
TF
总体
SY
系统图
WS
给水
D
详图
FE
消防
M
材料表
DW
排水
S
剖面图
GE
气体消防

FH
消火栓

FS
喷淋

MW
中水

RW
雨水

TO
卫生间

MR
机房

暖通、动力
暖通
M

T
说明
F
平面图
L
目录
S
剖面图
D
风管
D
详图
P
水管
SY
系统图
E
设备
M
材料表
DP
风与水管
O
原理图
动力
D

T
说明
T
总体
L
目录
M
机房
F
平面图

S
剖面图

SY
系统图

M
材料表

O
原理图

D
详图

电气、弱电
电气
E

T
说明
SY
系统图
L
目录
TR
干线图
LI
照明
F
平面图
P
电力
D
详图
LP
防雷
CO
控制原理图
E
接地

HV
高压配电

LV
低压配电

D
配电箱、柜

PC
变配电所

DR
管弄、楼层配电间

M
材料表

弱电
T

T
说明
SY
系统图
L
目录
F
平面图
TE
电信
D
详图
E
接地

GC
综合布线

CC
安保

CA
有线

PA
广播

FA
消防

BA
BA

DR
管弄
