架设无线网络工程流程的基础知识

2020-12-18 13:58:28

        今天来说说架设无线工程的一些知识。

       首先架设用到的设备包括:网络路由器、POE交换机、AC控制器、无线AP。

       路由器就不用特别介绍了,使用中功率和设备相匹配就可以了。




       POE交换机,是支持供电同时也具有基本交换机功能的设备。是即插即用型,每个供电口最大可以提供15.4W的功率,可以给无线AP,网络摄像机等设备供电。

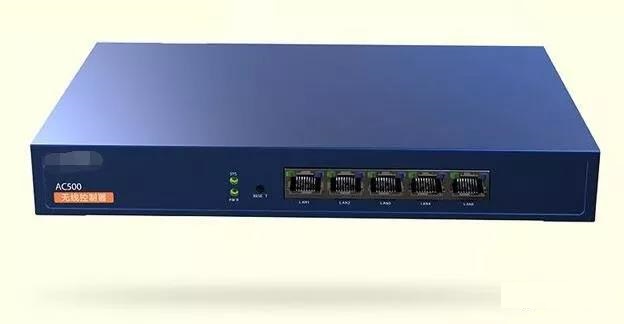

       AC控制器,是用来集中控制无线AP,是一套无线网络的核心中转,对AP实现集中控制管理。

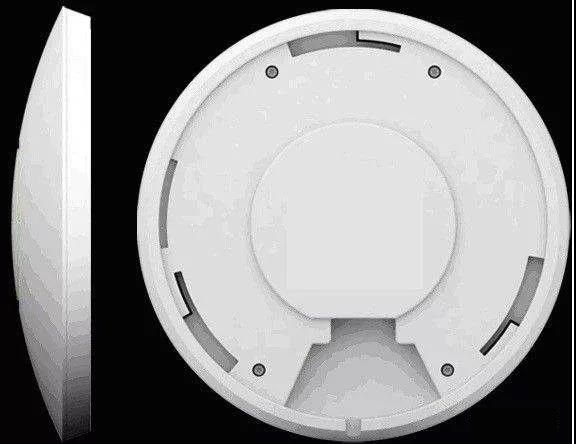

       无线AP,术语也叫无线访问接入点,你可以理解为专门作为无线网络覆盖的类似路由器的设备。同游有线和AP连接,然后从AP发射无线网络信号出去,那所有可以使用无线功能客户端(包括手机电脑)都可以实现上网了。




       知道了使用哪些设备还是不够的,在实际工程中,要考虑如何设计布线,路由器选择合适的位置,POE交换机放置在哪,AP如何分布都需要根据经验对具体工程具体分析。

       1.比如要知道路由器通常放到弱电间避免和强电间的强电磁产生干扰。

       2.外网的接通到位,确保正常上网,接通路由后保证主干网络通信正常。

       3.POE交换机要根据AP的分布,理想状态是能实现放置星型中心节点,减少走线成本,缩短交换机到AP的距离。

       4.AP点位通常选择某个安装地方的中心地带,向外辐射状发射信号比较理想,AP覆盖的范围可以重叠,但不要产生盲区。实际操作的时候AP距交换机最好不要超过80米。

       5.施工人员施工完毕,现场全部检验所有AP通电是否正常。

       通电情况下正常状态为:AP上绿色指示灯长亮,如果不是,要检查路由到位并运行情况,可通过软件检测该AP是否正常散发信号及上网。
