一文看懂机房动环监控系统

2021-06-01 15:04:15

        机房动环监控系统一般在智能化弱电工程中占比不大,但是如果你仔细梳理一下这个系统,你会发现,所要运用的技术相当的全面。

       动力环境监控系统是一套基于B/S架构的动力、环境、安防、网络、应用服务监控的机房环境综合管理系统,当机房内设备参数出现异常时,及时通过短信、电话、E-MAIL、声光报警、软件弹窗等多种报警模式通知管理人员,让管理人员及时发现问题并处理问题。

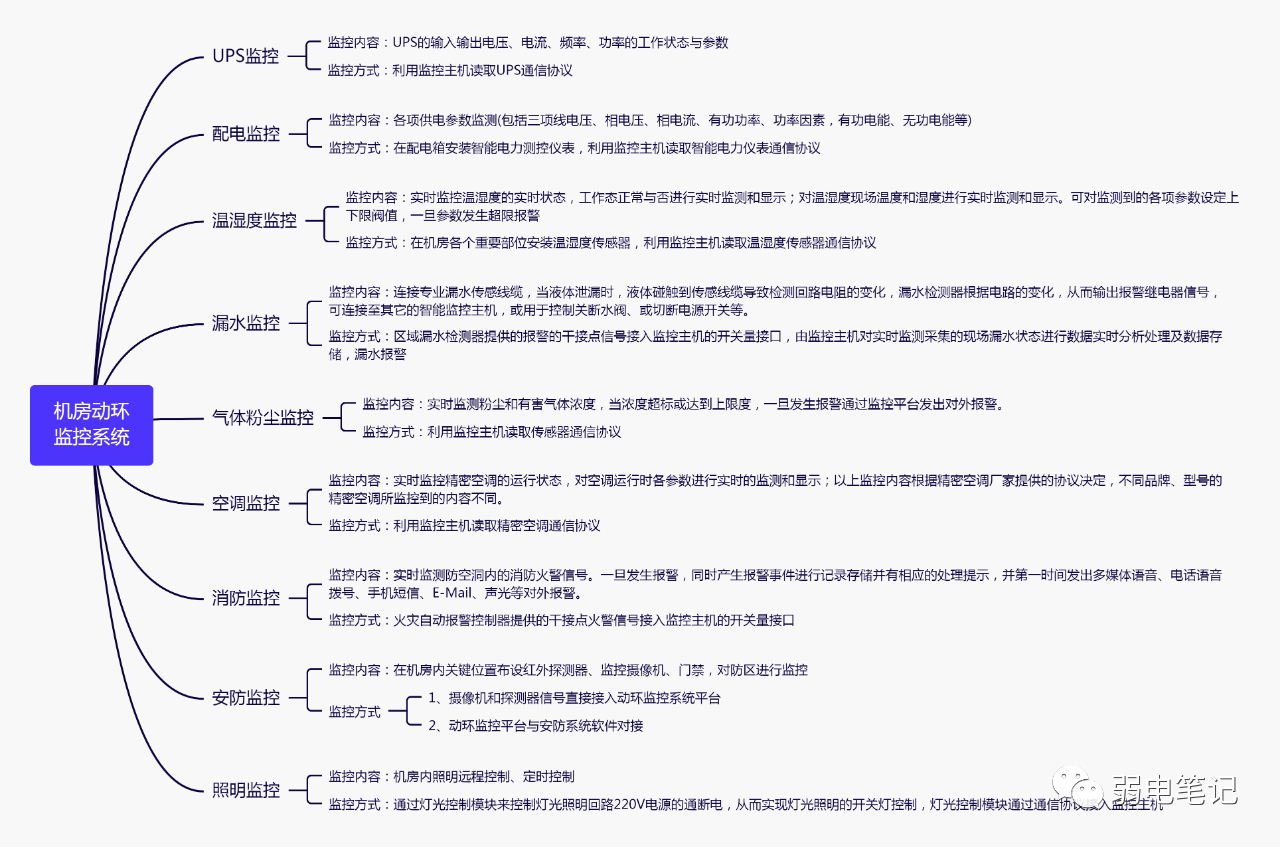

机房动环监控系统的主要监控内容:




在这套系统中,监控主机算是整个结构中的核心,其作用包括:
1、接收开关量报警信号,如漏水报警、消防报警信号等。
2、解析通信协议,如UPS、精密空调、智能电表等的。各种受控设备的通信协议不尽相同,所以监控主机需要多个通信回路,以接收不同的协议。
3、通信管理,将接收到的终端设备数据,统一以TCP/IP的形式上传给系统软件。

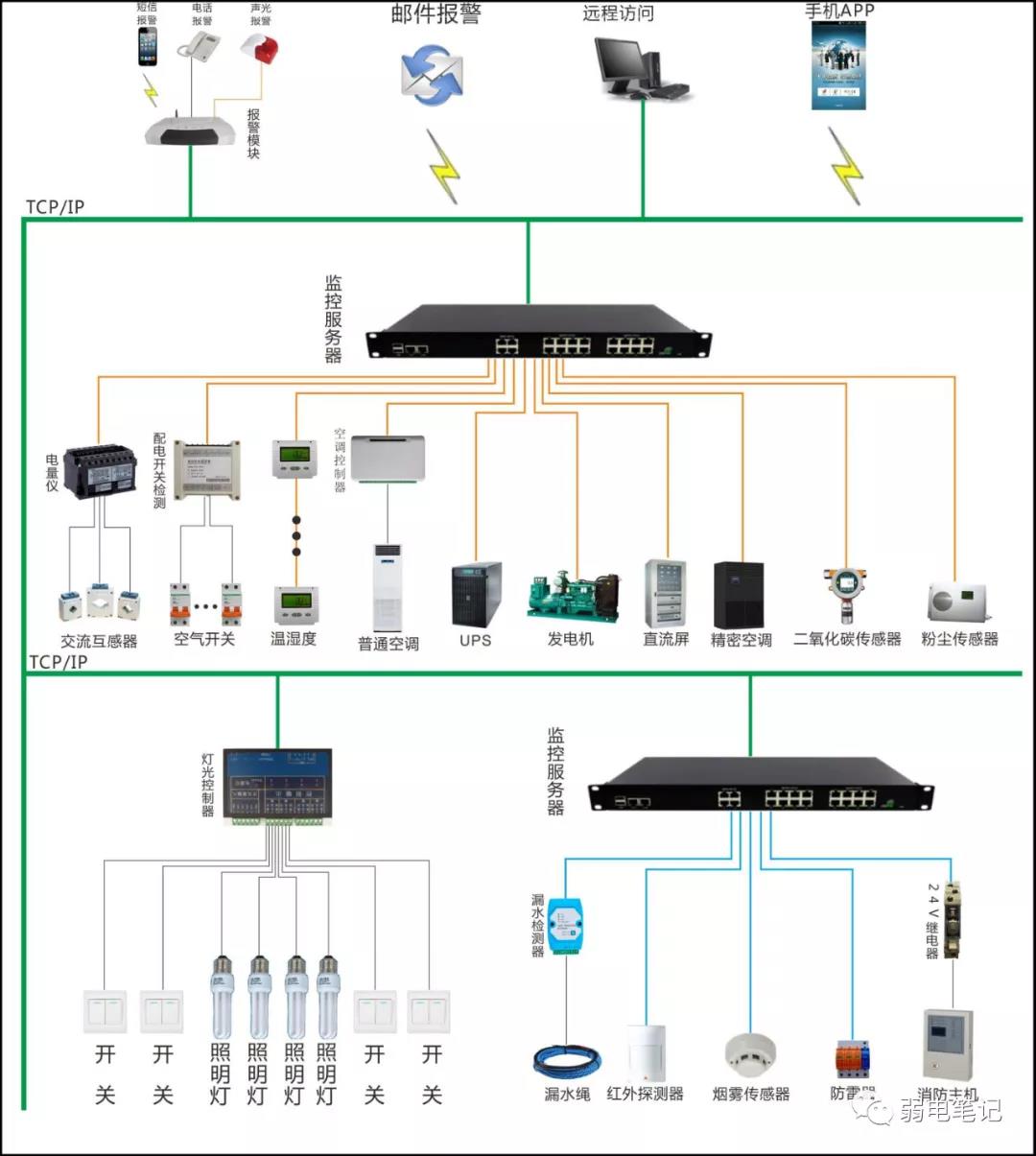

机房动环监控系统结构如下:




机房动环监控系统中
        独立的设备包括:软件、监控主机、智能电表、温湿度传感器、有害气体监控设备、粉尘监控设备、照明回路控制设备等。
        需要整合的设备包括:UPS、精密空调、火灾自动报警系统、安防系统

这已经是一套小型的系统集成工程了。

这其中,作为核心的监控主机的参数如何:



项目

类型

说明

监控项目

开关量输入

16路干节点输入,带光电隔离,带DC12V供电输出

最大总输出电流1.5A(既16路总输出)

故障报警

开关量输出

2路继电器输出(注意:AC250V/3A或DC30V/3A)

通讯接口

串口

4路RS232 通讯速率:1200~115200bps 默认9600

4路RS485 通讯速率:1200~19200bps  默认9600

带DC12V供电输出,单路最大输出电流1A

以太网接口

2路10/100/1000M以太网Ethernet


可以看到,监控主机的参数就是集中在这几点,使其能够:
       接收干接点报警信号
       接收通信协议
       可以报警输出
       能够上传数据给软件平台

最后,我们来了解下机房动环监系统的软件功能:
1、人机界面——
        环境综合监控系统可以在3D效果图上面,形像而实时显示一些最重要的信息,如温湿度值、空调参数、电压值、UPS参数、风机状态、漏水情况,当相关参数出现异常时,字体会变红色和相关的图标会发生变化,直接提醒管理人员,右下角同时弹窗提示相关的故障信息。
       主画面的3D效果图可在系统管理后台中根据实际情况更换,一些要在主画面显示的小图标也可按需求来选择,并可在后台用鼠标移动到合适的位置,轻松完成设置工作。

2、历史数据——
       环境综合管理监控系统后台实时记录所有的设备参数,并自动生成历史曲线,可快速查看各设备参数的4小时、24小时、1周、1月、1年的曲线,并可导出EXCEL文件,并显示最大值、平均值,方便管理人员快速查看与管理。

3、远程控制——
       机房内监控的设备比较多,如灯光等控制设备,如果不能合理的管理,就会造成电能的损耗;一般管理办公室与监控的设备离的比较远,有时候管理员忙起来就忘记关闭设备,造成电能的损耗,非常麻烦。
       监控系统就能排除这些麻烦,如上图,管理员只要在软件上设置对应设备的定时功能,定时开启,定时关闭,就算管理员忘记开关设备了,软件检测到设备的开关时间到了,就会自动开关设备,让管理员舒心。

4、用户管理——
       管理员可添加不同权限的用户,权限包含创建及删除用户、系统信息、设置、所有设备信息、所有监控项信息、设备检查命令、监控项检查命令,达到管理的目的。
       管理人员可根据不同的需要,自由设置不同的人员的报警通知模式,如电子邮箱、语音接收号码、短信接收号码、设备通知时间段(可设置为24*7 和 work hours工作时间段或自定义其它时间段)、设备通知命令等等。

5、远程报警——
       软件弹窗报警,声光报警,短信报警,电话报警,邮件报警,APP报警。


                                                                                                                           (文章来源于网络,如侵立删。)
