一、智能配电监控系统的使用背景

        配电间存在于园区、企事业单位、公共建筑和商业综合体等各种场景中,为各类场所提供稳定的动力电。配电间主要包括进线柜、计量柜、出线柜、PT柜等关键设备,还包括供电系统、制冷系统、消防系统、监控系统等基础设施,是保障人们日常用电必不可少的部分。
        山东泰物信息技术有限公司提出的智能配电监控系统解决方案,针对企业园区内的配电间在运行维护中影响稳定的因素,包括动力、环境和安全等方面进行集中一体化的监控,大大的提高了运维效率,有效保证企业的安全生产。

1.配电间安全隐患

        配电间存在意外断电、温湿度过高过低、漏水断路等隐患,传统监测手段难以提前发现和预警。
2.配电间远程运维困难

        因环境改变、非授权活动、设备状态变化等引起的事故,难以满足配电房远程运维的可靠管控要求。
3.配电房改造成本高

       原有监测设备更新改造成本高,亟需新型现代化配电房监测,更具智能化、可视化、扩展性、互动性。

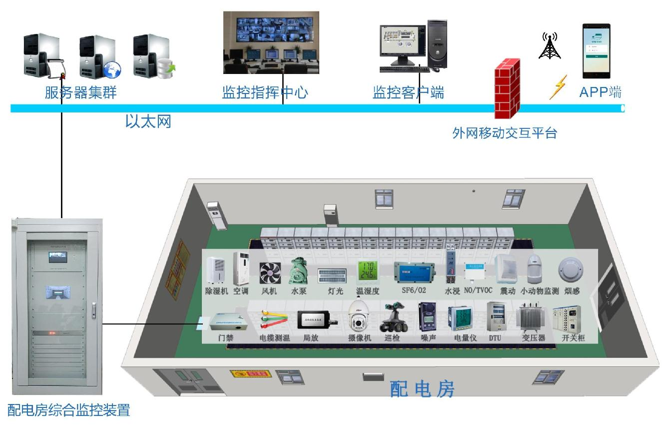

二、智能配电监控系统系统采用分布式和模块化架构,分为站端系统和软件平台及移动客户端应用三部分构成。



三、智能配电监控系统解决方案

1、配电柜监测模块


1)、配电监测:监测各配电柜的输出三相相电压、线电压、电流、频率、功率因素、电能统计并在可视化界面中显示相电压和线电压的实时波形图。


2)、配电测温:开关柜测温模块由传感器、接收主机组成,接收主机通过RS485连接到一体化监控装置。通过软件实现实时数据采集、定温报警、温升报警、历史数据显示。


3)、通断监测:通过开关监测模块,采集配电开关的强电通断信号,模块以Modbus-RTU协议通过模块的RS485接口接入数据采集模块,最终将数据汇聚至监控主机,由监控平台软件进行开关状态的实时监测。


2、电缆沟在线检测模块

       电缆沟检测:电缆沟在线检测模块主要由电缆温度传感器(含测温主机),环境温湿度传感器,水浸传感器组成。


3、蓄电池在线监测模块

       蓄电池监测:针对机房内的蓄电池做集中监控管理,利用电池监测模块,采集每节电池的电压、内阻及极柱温度,对每一块电池安装电压、电阻监测模块,模块数据通过RS-485接口接入转换器或采集主机,数据通过以太网交换机接入监控主机,由监控平台软件进行蓄电池的实时监测。
4、环境监测模块
1)有害气体监测:使用气体检测变送器进行气体检测。经过相应气体检测变送器,将模拟量数据转为RS-485接口输出,经数据采集模块TW-PCE将信号接入以太网交换机,最终汇聚至监控主机,实时监视机房内各区域气体浓度值。

2)温湿度监测:通过温湿度传感器的RS-485通讯接口,经数据采集模块TW-SDS08将信号接入以太网交换机,最终汇聚至TW-MH-600工控主机,由监控平台软件进行温湿度的实时监测。

3)漏水监测:依据机房环境需要配备漏水监测系统,由漏水检测绳检测到漏水情况,通过漏水控制器将模拟量信号转换成数字量信号,经过数据采集模块TW-DI/DO将信号传入交换机,并最终汇聚在监控主机上,由监控平台软件进行漏水的实时监控。

5、消防监测模块
1)烟感监测:配备烟雾传感器,一旦某一个区域的烟雾浓度到达上限时便会触发烟雾报警,同时通过TW-DI/DO控制器j将信号经由以太网传入交换机,并最终汇聚在监控主机上,有监控平台软件进行烟雾浓度的监测。

2)接地电阻监测:配电机房总接地极处采用三线法或二线法测试接地电阻,采用平均值整流法测试接地电压,在线检测、实时监测。可以选择RS232或RS485通讯,并可根据提供的MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测。
6、设备控制模块
       系统提供空调、风机、灯光以及水泵等设备的控制功能。
       系统的自动联动功能全部在一体化监控装置上实现,在网络断线、服务器故障、软件关闭等情况下不影响系统的报警、联动以及记录等功能。
       控制方式:手动控制功能和远程控制功能;


7、安全防范模块
       配电柜门状态监测:配电机柜门的开关状态监测(后期可扩展增加限时授权开门功能。)

       安全防范监测:包括配电机房视频监控监测。


8、机器视觉模块(预留功能)
       AI魔盒是泰物自主研发的一款,基于机器视觉技术为核心的前沿产品,内置的多项泰物自主建模并加以训练的AI算法,包括烟火识别算法、安全帽佩戴识别算法、反光衣穿戴识别算法和值班人员离岗识别算法等。
9、可视化平台
       可视化综合展示平台:“TW- 三维可视化系统”基于 irrlicht3D 引擎,运用 HTML5 和 WebGL 技术开发,真实还原配电机房三维场景,浏览端无需安装任何插件即可在浏览器中流畅展示配电机房等三维场景,系统提供了与各类系统对接的接口,以3D图标的形式直观呈现设备监控数据、动环监控数据、IT 资产数据、视频监控画面以及各类操作和告警数据信息画面,实现了资产、设备、动环、视频、告警等数据和信息的可视化、流程化、标准管理。


四、智能配电监控系统核心技术及优势


1、系统功能强大


       突破传统配电间动力环境监测系统,搭载资产管理、3D展示等功能,打通了与机器视觉等AI技术的链接,为客户呈现一个强大的智能管理系统。

2、高度集成&脱机式工作

       TW变配电系列,能够兼容并利用现有绝大部分设备,有效保护客户的已有投资。能够实现大部分的传感器解析和设备控制,以及设备内部的联动控制,脱机实现联动、报警以及记录等功能。

3、集中监控&统一调度

       统一界面下视频、门禁、环境、SF6/O2、火灾消防、安全防范所有状态的监控。统一的设备配置管理、故障调度


       山东泰物信息技术有限公司通过自主研发软、硬件产品,实现变配电室辅助监控、数据中心动力环境监控、档案馆智能管理监控、AI识别应用系统等管理平台软件。广泛应用于电网变配电室、数据中心、智慧农业、安防管理平台、隧道监控、档案馆等场景,欢迎详询4006578880.
