RS485总线120Ω终端电阻详解

我们经常要采集多点数据，模拟信号或开关信号，在这个时候，一般会用到RS485总线。

什么是RS485总线

     RS485采用平衡式发送和差分接收方式实现通信，由于传输线通常使用双绞线，又是差分输入，所以有极强的抗共模干扰能力，RS485采用半双工工作方式，支持多点数据通信。

   总线网络拓扑一般采用终端匹配的总线型结构，即一条总线将各个节点串接起来，不支持环形或星型网络，如果需要使用星型结构就必须适用485中继器或485集线器。

推荐

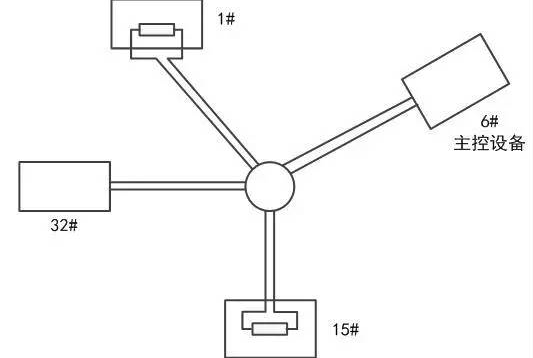

不建议

RS485总线一般支持32个节点，如果特质的485芯片可以达到128或256个节点最大支持400个节点。

RS485总线逻辑电平定义

通常情况下，发送发送器A、B之间的征地安排在+2 ~ +6V，是一个逻辑状态，负电平在-2 ~ -6V。

为什么要增加120欧的终端电阻

高频信号传输时，信号波长相对传输线较短，信号在传输线终端会形成反射波，干扰原信号，所以需要在传输线末端加终端电阻，使信号到达传输线末端后不反射。对于低频信号则不用。在长线信号传输时，一般为了避免信号的反射和回波，需要在接收端接入终端匹配电阻。

关于信号反射这里做一个形象的比喻，在电子设计中一般习惯假设信号为水波，电信号的反射就好比水波遇到河岸或者一堵墙水波会反弹回去，与原来的水波进行叠加，形成无规律的水波。

485设备的接收器的输入阻抗为12KΩ，相对传输线的阻抗来说，输入阻抗已经很大了，这时候输入阻抗就相当于一堵墙，水波传输到墙面的时候会发送反射，又会原路返回去。

既然都是波，我们假设电波和水波一样也有这样的特性，那么就会产生信号反射的情况。如果产生信号反射，那么反射回去的波可能会干扰到后面继续传输的波，也就是会发送波与波的叠加，这要是正好被某一个设备接收到这个叠加信号的话，数据就容易出现错误。

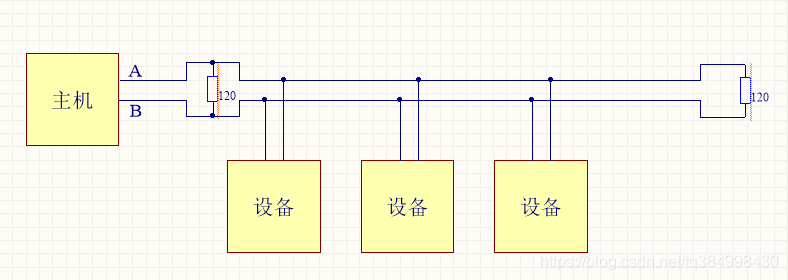

终端电阻怎么加

简单，如下图所示：

什么情况下需要加终端电阻

这里和网上说的有点不一样。

首先，当485信号受到干扰时可以尝试增加终端电阻，因为终端电阻相当于减小了两线之间的电阻，也就是可以消除一部分干扰，是通讯正常。

其次，距离超过100米时一般建议增加终端电阻，至于网上说的什么根据波长计算之类的，那个指的是没有外界杂波干扰的情况下，是理想状态，但是理想状态几乎不存在。
