一、项目概述

1、项目背景

        随着广播电视数字化、网络化、信息化、智能化的发展，对广播电视发射台站安全播出的要求也越来越高，如何有效地提高广播电视发射台站安全播出管理水平，如何从技术上提高发射机安全播出能力，减少人为责任事故，实现“有人留守，无人值班”，是发射台站最为关心的几个问题。要圆满完成安全播出任务，不仅取决于台站技术队伍的素质，更重要的是取决于技术手段是否先进。过去我们受技术条件的限制，只能靠人工的巡视、发现、判断、处理播出中出现的问题，工作人员劳动强度和精神压力大，安全播出效率也不高。现在采用自动化技术和网络信息技术，以设备自动化为基础，以先进的监测设备和科学管理为平台，实现广播电视节目从传输到发射各个环节的自动控制、自动监测和自动播出管理，确保了广播电视发射台站安全播出工作万无一失。

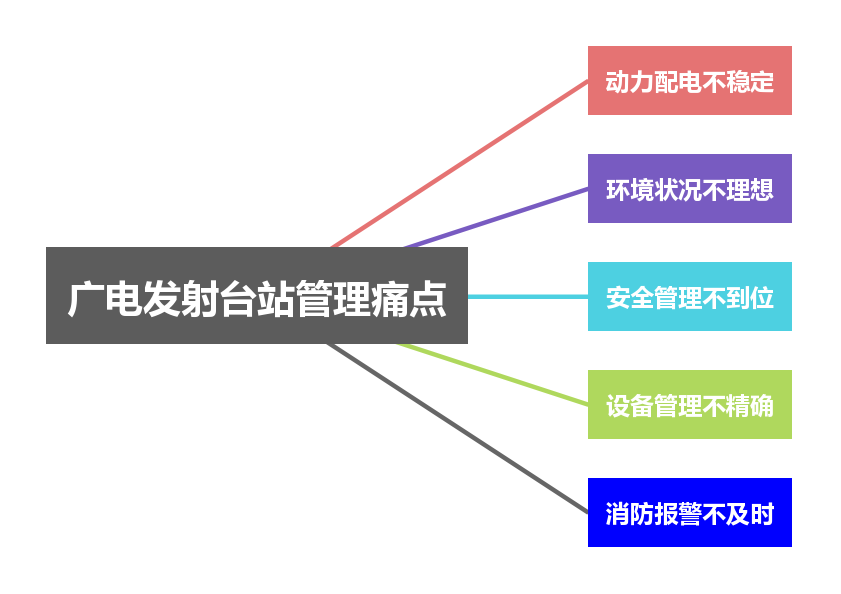

2、项目痛点

二、方案介绍

1、系统概述

        动力环境监控系统是随信息化建设应运而生的，它是集动力、环境、安防等集中监控系统的管理服务平台，是专为实现无人值守而设计的多功能远程集中监控系统。

        泰物智能监控管理平台可以对动力系统、环境系统、安防系统及IT设备监测系统实现实时监控和管理。

        泰物智能监控管理平台主要监控对象包括：动力系统（配电柜供配电监测、配电柜支路监测、UPS监测、蓄电池组监测、防雷监测......）；环境系统（精密空调监测、温湿度监测、漏水监测、气体监测......）；安防系统（烟感监测、门禁监控、视频图像监控、红外监控......）以及IT设备监测系统（交换机、服务器、SNMP设备）。

        泰物智能监控管理平台实时采集数据信息，并通过多种终端方式让用户实时查看当前及历史信息。管理平台自动化处理报警信息，并提供多种报警方式，减轻广电发射台站维护人员负担从而实现无人值守，在提高广电发射台站系统可靠性的同时提高广电发射台站的运行效率，实现对广电发射台站的科学管理。

        泰物智能监控管理平台采用先进的多线程技术、网络通讯技术、视频传输技术、3D视图技术、跨平台浏览技术等，实现对各智能设备运行状态、运行参数的显示、处理和存储并实现各子系统之间的数据联动功能，从而保障数据中心设备的安全性与稳定性。

2、设计原则

        本系统严格按照“先进、合理、可靠、经济、完善”和“无人值守、少人值守”的要求进行设计，具体原则如下：

通用性

        监控系统的设计符合国际工业监控与开放式设计标准

可靠性

        监控系统具有良好的电磁兼容性和电气隔离性能，不影响被监控设备正常工作。

        监控系统具有专家诊断动能，对通信中断、软件故障能够诊出故障并及时告警。监视各智能设备各部件的运行状态和工作参数。

        全部硬件设备可靠性极高。

        监控界面完全汉化，可根据用户要求随意设计界面。

        操作简单，只用一个鼠标即可完成现场的所有操作。

        监控系统网络通信协议符合国际网络协议标准，操作系统选用实时多任务管理的WINNT操作系统，标准开放式的数据库接口，可支持各种类型数据库。

安全性

        系统强大的多媒体技术，对各种设备的报警提供电话语音系统。电话语音系统可设多组电话号码，处于无人值守时，一旦有严重事件发生，系统会自动拨打所设置的号码，采用语音通知有关人员。

        强大的报警处理功能。可区分多级报警级别，报警事件发生时，系统按事件级别排队报警。

        强大的管理功能。对任一事件都针对广电发射台站的具体情况给出相应的处理提示，指导值班人员解决问题。软件系统的设计对系统管理和维护人员进行多级权限分类以区分限制各级别用户对系统的访问和操作能力。

        强大的数据管理功能。可存储一年的数据，并用历史曲线显示任意一天的数据情况，最大值、最小值、平均值等。

        严格的密码管理，确保系统运行安全。

可维护性

        系统运行采用在线运行状态诊断和监测，能及时发现系统各功能单元故障情况，便于系统故障的维护处理。

        软件系统的设计采用模块化结构设计和规范化标识保证软件的可维护性要求。

扩充性

        系统软硬件设计采用模块化可扩充结构及标准化模块结构，便于系统适应不同规范和功能要求的监控网络系统。

3、设计依据

遵循或参照标准：

国家标准《数据中心设计规范》                      （GB50174-2017）；

国家标准《低压配电设计规范》                      （GB50054-2011）；

国家标准《智能建筑设计标准》                      （GB50034-2015）；

国家标准《供配电系统设计规范》                    （GB50052-2009）；

国家标准《综合布线系统工程设计规范》              （GB50311-2016）；

国家标准《配电系统电气装置安装工程施工及验收规范》（DL/T5759-2017）；

国家标准《电气装置安装工程电气设备交接试验标准》  （GB50150-2016）；

国家标准《电气装置安装工程接地装置施工及验收规范》（GB50169-2016）；

国家标准《建筑物电子信息系统防雷技术规范》        （GB50343-2012）；

国家标准《建筑防火设计规范》                      （GB50016-2014）；

国家标准《现场设备、工业管道焊接工程施工规范》    （GB50236-2011）；

国家标准《通信局(站)电源、空调及环境集中监控管理系统》（YDt1363.2-2014）；

4、系统介绍

（1）系统概述

        本平台软件采用完全组态方式，组态工具齐全，操作简单，监控站点组建扩充无须编程，可避免人为因素造成系统不稳定性，确保系统运行稳定可靠。全新的系统组态方式，使系统组建和维护更加轻松容易，组建过程无需编程人员，而是熟练的技术工程人员，最大限度地降低工程成本，使系统有极优的性能价格比。采用完全组态方式，使系统维护和扩充更加方便，无需重新编程，轻松容易实现系统维护升级，确保服务质量。采用完全组态方式，使设计过程简单易学，完全脱离编程，使用户可随心所欲修改画面，设计完全用户化的界面。

        泰物智能监控管理平台可根据不同的监控领域系统特点，实现基于Internet网络的设备监控集成管理，每个子系统或智能设备通过各自的通讯接口（RS-485/RS-232串行接口、TCP/IP网络或其它工业现场总线网络）传送实时信息，子系统及设备信息通过数据采集网关的协议转换程序，转化为符合TCP/IP协议的统一接口的网络数据。数据采集网关将实时数据传至监控管理平台，实现子系统或设备的统一监控管理，浏览器终端通过对能监控管理平台的访问，实现对所有设备的监控。

        泰物智能监控管理平台为了满足系统的扩充升级，开放式结构，可接入RS-485/RS-232/RS422串行接口、TCP/IP、SNMP网络或其它工业现场总线网络设备。系统软件实现完全模块化的结构，使扩充新的被控设备或子系统，只需做少量针对新设备或系统通讯协议的动态链接库开发并维护数据库，就可实现子系统或设备的统一监控管理。

（2）系统软件性能

        系统软件同时支持B/S、C/S架构，支持对广电发射台站动力环境监控设备集中统一监控管理，可通过内外网远程浏览、设置系统各项参数，修改后不需重启系统，立刻生效；

        系统支持对广电发射台站内UPS、精密空凋、温湿度、配电系统、空调漏水、消防系统、视频监控、门禁等系统集中统一监控管理；

        软件内置3D引擎，可以实现3D广电发射台站场景的数据监控和漫游，辅助运维人员立体三维管理数据广电发射台站；

        软件支持安卓、IOS的手机和平板进行监控，支持PC端浏览器和客户端监控，各种监控终端画面一致、分辨率一致；

        软件支持外网穿透访问，支持非公网固定IP和4G/5G网络外网访问；

        软件支持全部市面视频厂家视频摄像头接入预览，并支持远程终端预览；

        软件支持门禁系统无缝接入，可以实现在线授权撤权、修改密码、遥控开门；

        软件支持扩展动态资产管理，可以实现动态广电发射台站资产、容量、空间、配线管理；

        所有功能软件一体化无缝集成，禁止调用第三方或设备自带界面，厂家提供软件界面功能截图，并加盖公章;

（3）系统软件架构

        泰物智能监控管理平台采用先进的多线程、网络通讯、自动控制、跨平台浏览等技术，对各智能设备运行状态和运行参数进行显示、处理和存储，并针对各子系统之间的数据进行分析处理，实现子系统或设备的统一监控管理，从而保障监控场所重要设备的安全性与稳定性。

        针对广电发射台站监控存在的问题，泰物智能监控管理平台的主要监控对象包括：广电发射台站配电柜监测、UPS监测、精密空调监测、重要负载通断监测、广电发射台站门禁监测、机柜门禁监测、广电发射台站视频监控、广电发射台站环境监测、广电发射台站消防监测等，使运维管理人员能够及时准确地了解和掌握广电发射台站的情况，并及时采取相应的措施对各种情况进行操作控制，以确保数据中心广电发射台站/计算机网络广电发射台站/监控室等的安全运行。方案架构如下：

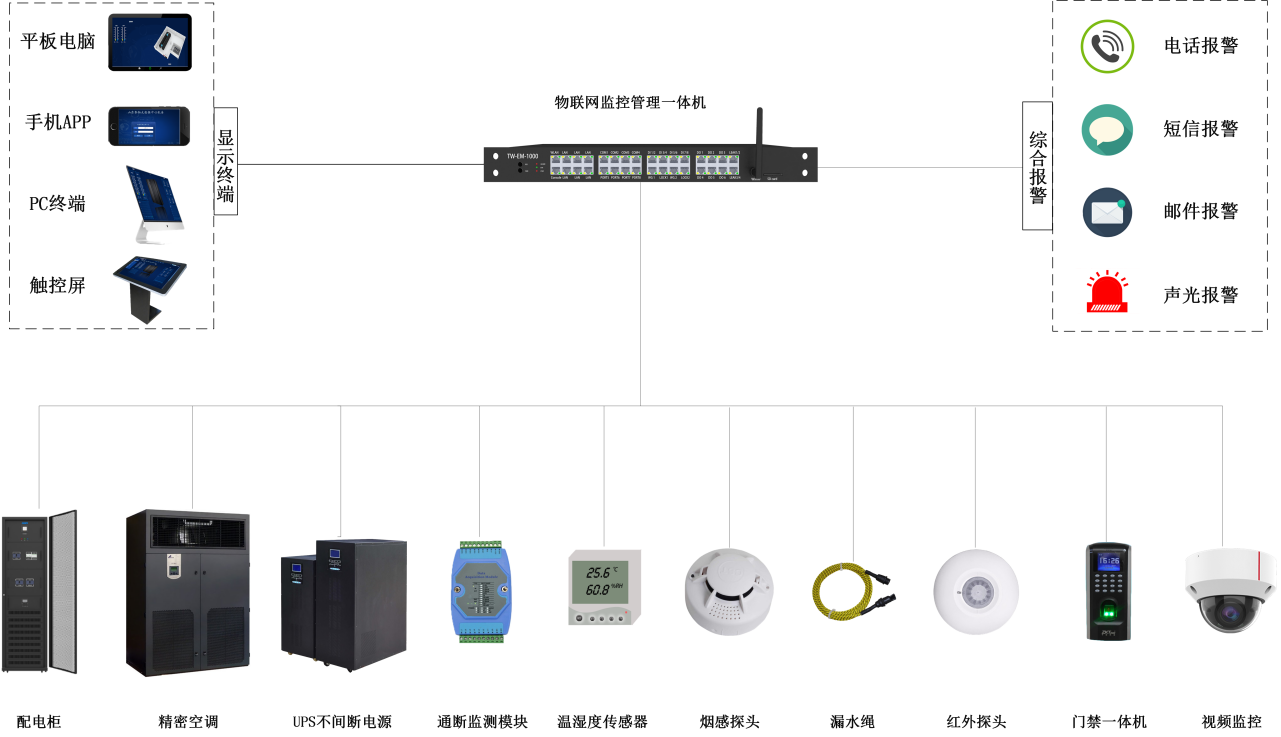

广电发射台站监测系统架构图

5、功能介绍

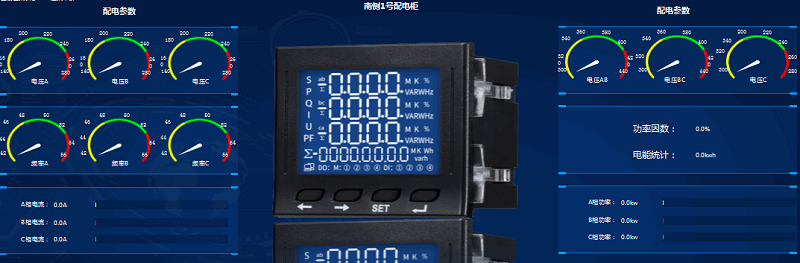

（1）广电发射台站配电柜监测

        能够监测各配电柜的输出三相相电压、线电压、电流、频率、功率因素、电能统计并在可视化界面中显示相电压和线电压的实时波形图。

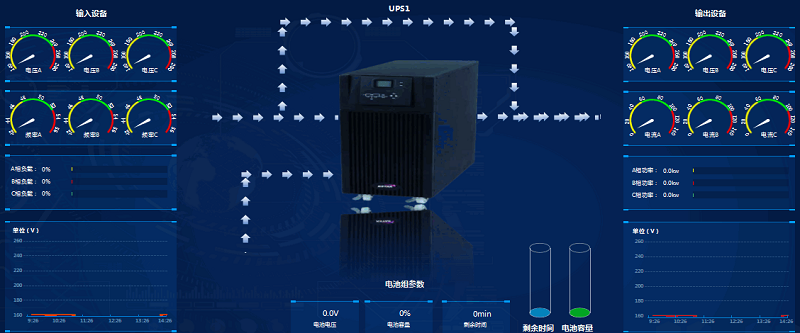

（2）UPS不间断电源监测

        能够对广电发射台站内UPS的电压、电流、频率、功率、后备时间等进行实时监控；整流器与旁路的电压、电流参数；逆变器与电池的电压、电流及电池的后备时间、充电量，负载的电压、电流参数显示。

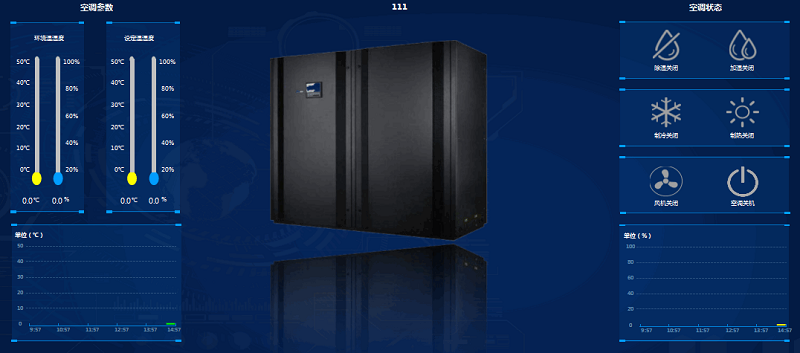

（3）精密空调监测

能够对广电发射台站内精密空调回风温度、湿度、温度上下限、湿度上下限、温度设定值、湿度设定值，空调、压缩机、风机、加热器、加湿器、除湿器等的运行状况进行监控。

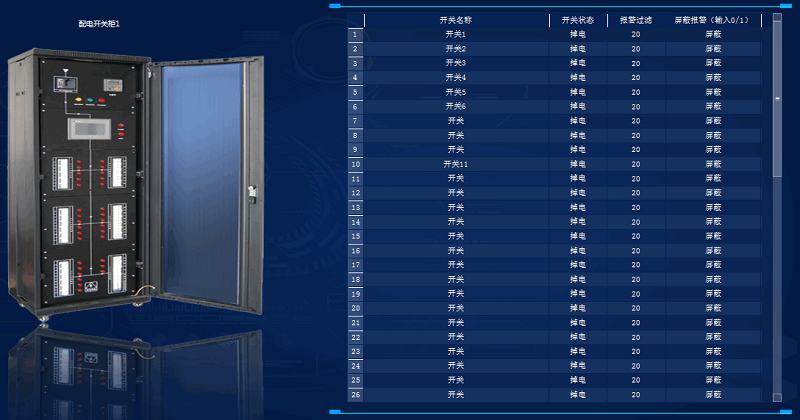

（4）配电开关监测

能够远程监测和控制广电发射台站内重要负载配电开关的通、断状态。

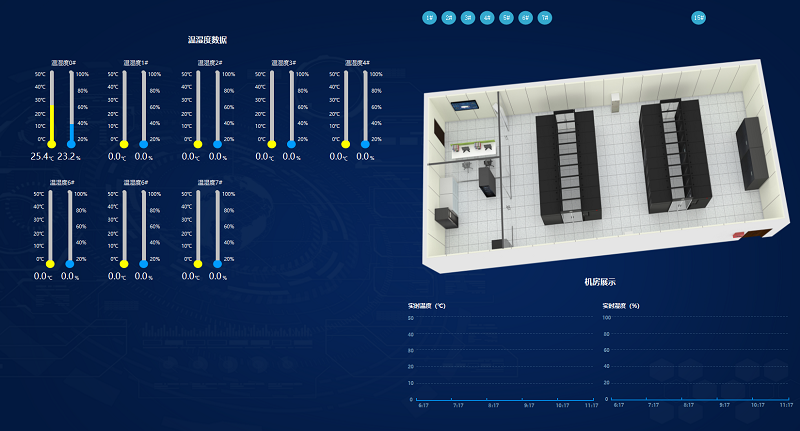

（5）广电发射台站温湿度监测

能够实时监控广电发射台站内的环境温度、湿度状态，通过设定的阈值，超过阈值时，即以设定的方式发出告警。

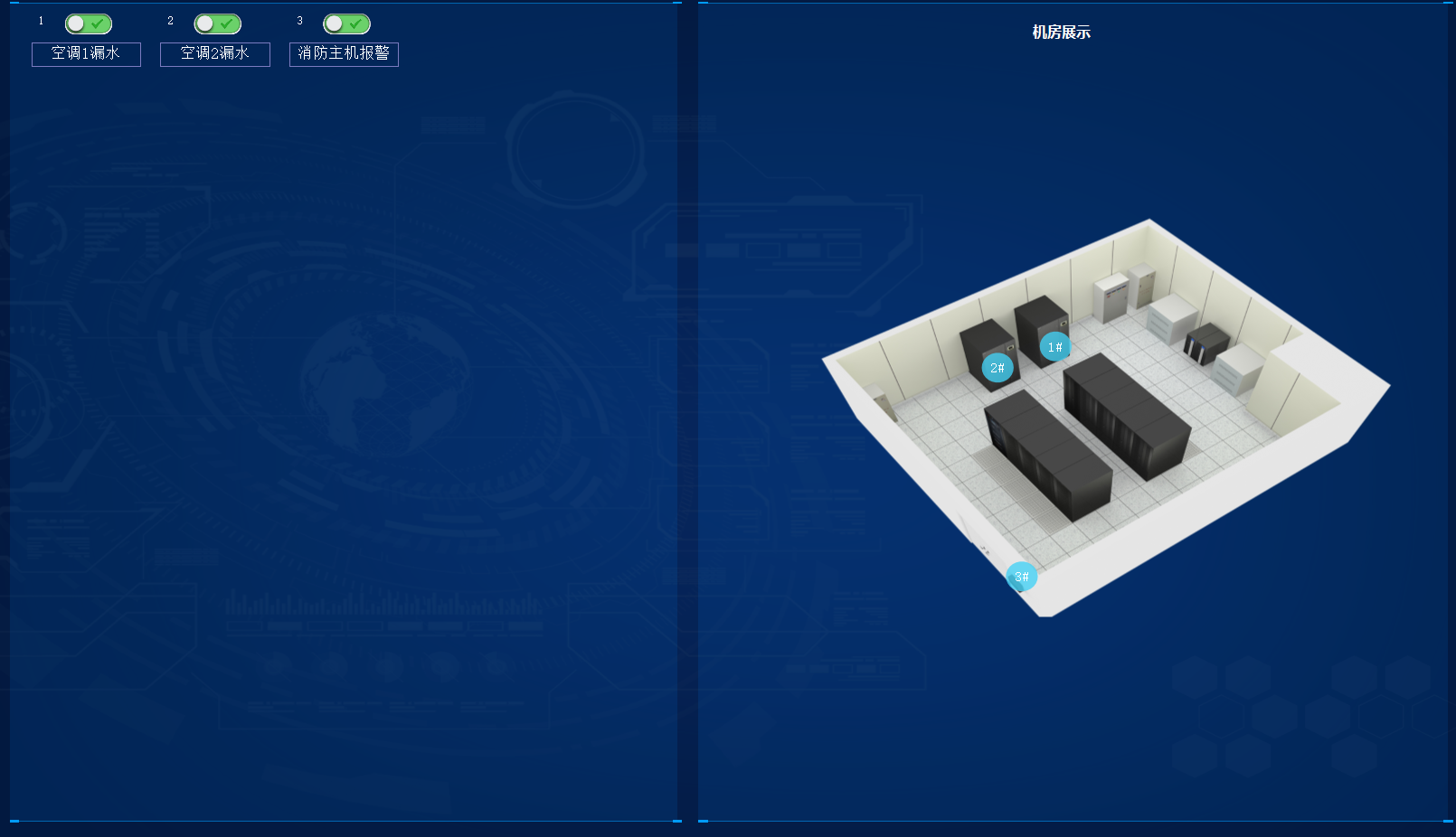

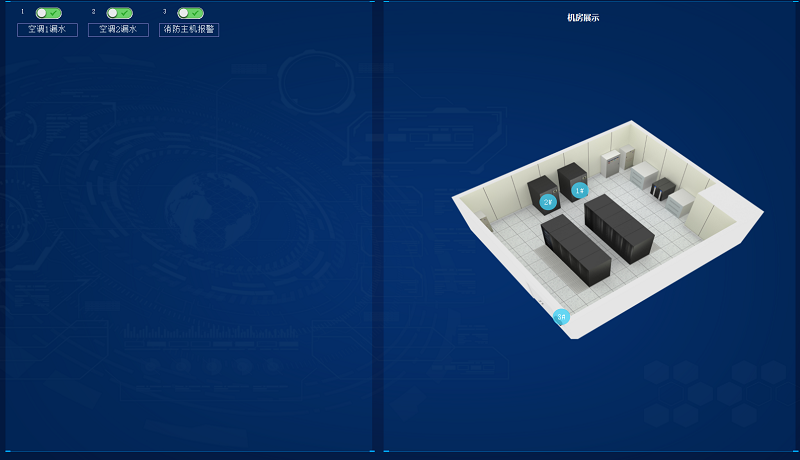

（6）广电发射台站水浸探测

能够实时监控广电发射台站内的漏水情况，提供历史记录供查询，当发生漏水报警，即以设定的方式发出告警。

（7）消防烟感探测

能够实时监控广电发射台站内的消防报警情况，提供历史记录供查询，当发生消防报警，即以设定的方式发出告警。

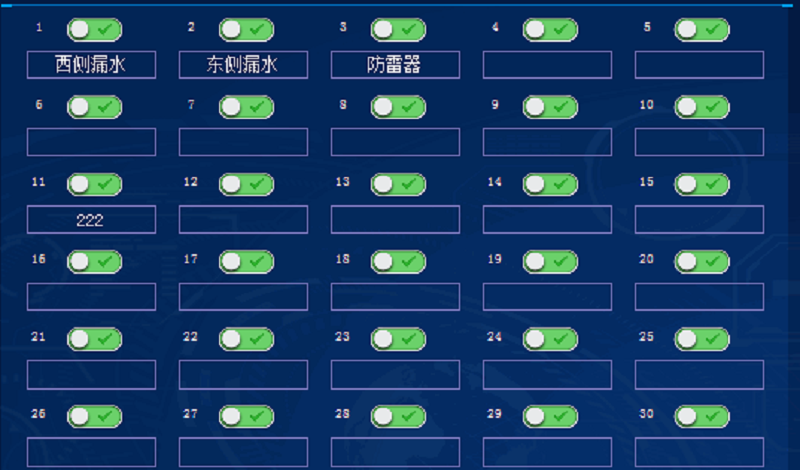

（8）防雷监测

对电源防雷器保护器进行状态监测，通过开关量采集模块采集防雷器辅助接点的报警信号，模块通过RJ45接口接入以太网交换机再接入动环服务器主机，实时监测防雷器工作状态。

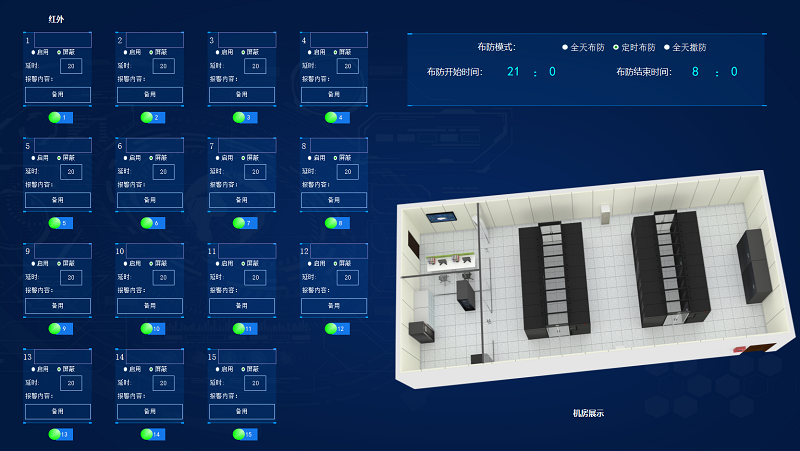

（9）红外入侵监测

监测广电发射台站内人体移动或门口人员进出状态，在布防时段，有人体活动时发出报警。

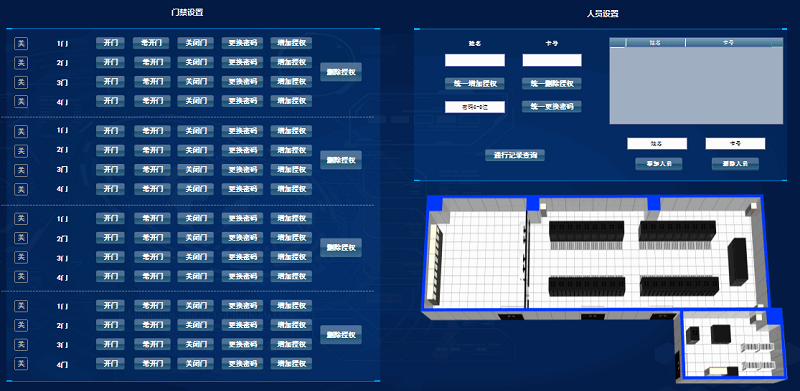

（10）广电发射台站门禁管理

通过门禁一体机能够控制广电发射台站门体，实时反馈广电发射台站门体开启情况，监控并记录人员的进出情况。

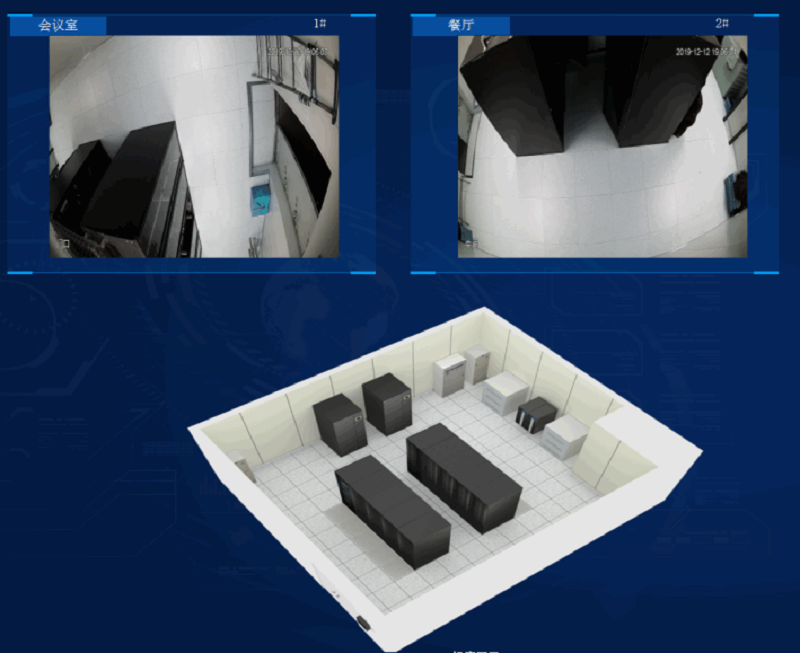

（11）视频监控

将视频监控硬盘录像机的IP地址嵌入到监控管理软件系统中，用户可在局域网任何地方对广电发射台站视频系统进行监控管理。
