一、方案背景

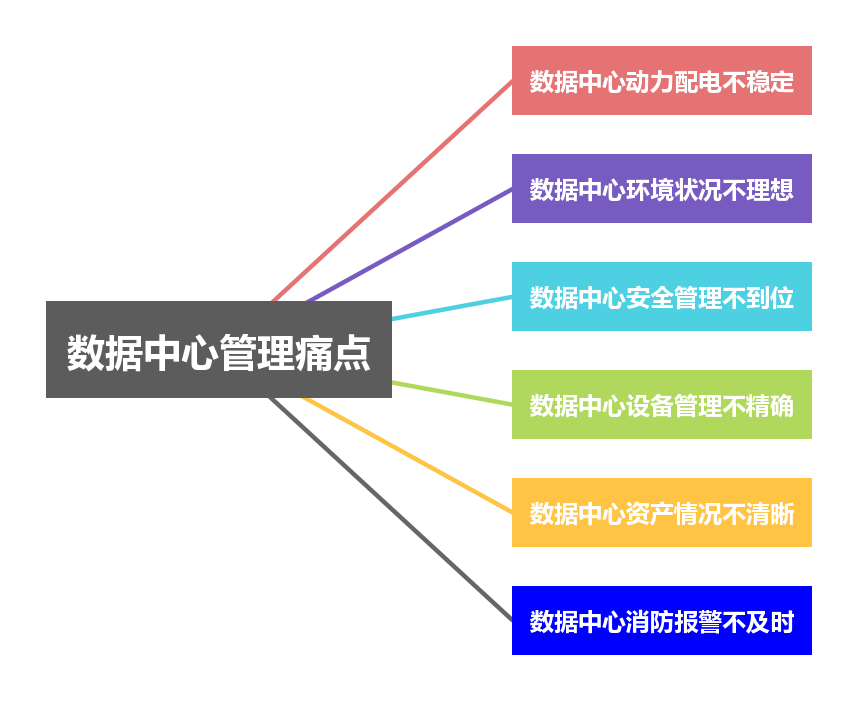

        IDC数据中心/大型网络机房，是通过互联网通信线路、带宽资源，建立起来的标准化的专业级机房环境，可为政府和企事业单位提供安全、可靠、快速、全面的数据存放以及相关增值等方面的全方位服务。也可以是一个提供服务器托管、场地租赁服务的基地，它应具有非常好的机房环境、安全保证、网络带宽、主机的数量和主机的性能、大的存储数据空间、软件环境以及优秀的服务性能；必须具备大规模的场地及机房设施，高速可靠的内外部网络环境，系统化的监控支持手段等一系列条件的主机存放环境。因此，为保证IDC数据中心能稳定运行，需要一套运维综合管理平台对IDC数据中心进行实时监控，及时发现存在的隐患，做到防患于未然。传统IDC数据中心往往采用人工24小时值班的方式对相关设备进行监管，不仅造成效率低下，往往还有以下监控的痛点：

二、方案简介

        泰物智能监控管理平台采用先进的多线程、网络通讯、自动控制、跨平台浏览等技术，对各智能设备运行状态和运行参数进行显示、处理和存储，并针对各子系统之间的数据进行分析处理，实现子系统或设备的统一监控管理，从而保障监控场所重要设备的安全性与稳定性。

        针对数据中心监控存在的问题，泰物智能监控管理平台的主要监控对象包括：数据中心配电柜监、发电机监测、UPS监测、精密空调监测、重要负载通断监测、数据中心门禁监测、机柜门禁监测、数据中心视频监控、数据中心环境监测、数据中心消防监测等，使运维管理人员能够及时准确地了解和掌握数据中心的情况，并及时采取相应的措施对各种情况进行操作控制，以确保IDC数据中心/大型网络机房等的安全运行。方案架构如下：

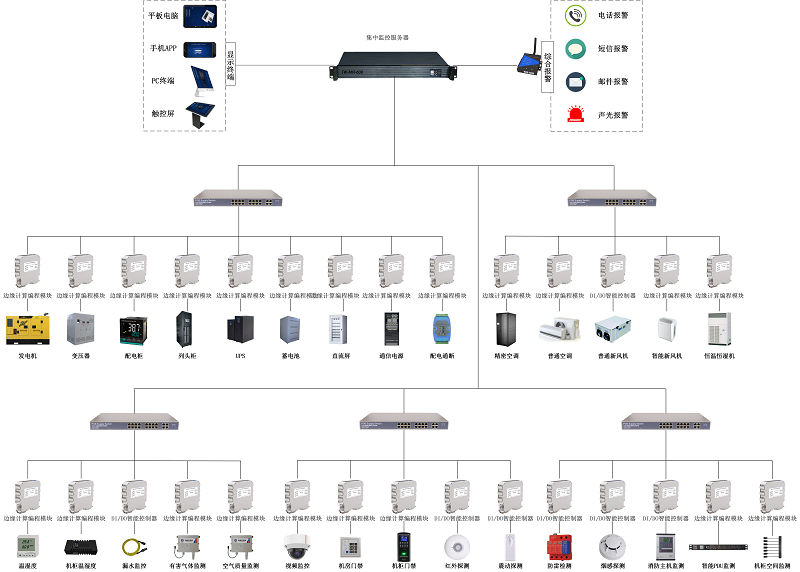

数据中心监测系统架构图

三、方案功能

①动力监测

        1、数据中心配电柜监测：能够监测各配电柜的输出三相相电压、线电压、电流、频率、功率因素、电能统计并在可视化界面中显示相电压和线电压的实时波形图。

        2、列头柜监测：能够监测精密列头柜三项相电压、三项线电压、三项有功功率、总有功功率三项、三项无功功率、总无功功率、三项视在功率、总视在功率、分相电能、总电能、谐波含量；总开关工作状态、零序电流；支路参数：支路电流、支路电压、支路有功功率、支路无功功率、支路视在功功率、支路谐波、支路电能、支路开关状态。

        3、发电机监测：通过发电机厂家提供的通讯协议，能够对发电机内部的发动机各参数及发电机输出的电参数以及各部件的运行状态及参数进行实时监视。包括发电机的各种电压、电流、频率、功率、油压等参数。

        4、变压器监测：通过变压器厂家提供的通讯协议，能够对变压器各部件参数及输入输出的电参数以及各部件的运行状态进行实时监视。包括变压器的各种电压、电流、频率、功率、气体、液体等参数。

        5、UPS不间断电源监测：能够对数据中心内UPS的电压、电流、频率、功率、后备时间等进行实时监控；整流器与旁路的电压、电流参数；逆变器与电池的电压、电流及电池的后备时间、充电量，负载的电压、电流参数显示。

        6、蓄电池监测：能够监测单节电池电压，单节电池内阻，电池温度及电池组总电压，总电流等。

        7、直流屏监测：能够监测直流屏直流电压、电流、频率、电池容量等参数。

        8、通信电源监测：能够监测通信电源电压、电流、电能、功率、频率、状态等参数。

②设备管理

        1、精密空调监测：能够实时监控数据中心内的精密空调回风温度、湿度、温度上下限、湿度上下限、温度设定值、湿度设定值，空调、压缩机、风机、加热器、加湿器、除湿器等的运行状况进行监控。

        2、普通空调监测：能够对数据中心内普通空调进行远程操作，包括：开关机控制、调温、制热、制冷、自动等模式的设定。

        3、恒温恒湿机监测：能够实时监控数据中心内的恒温恒湿机回风温度、湿度、温度上下限、湿度上下限、温度设定值、湿度设定值，空调、压缩机、风机、加热器、加湿器、除湿器等的运行状况进行监控。

        4、智能新风机监测：实时监测新风机状态，修改新风机参数，以及远程对新风机进行启动停止。

        5、普通新风机监测：实时监测开关机运行状态及实现开关机停启控制

③环境监测

        1、房间温湿度监测：能够实时监控数据中心内的环境温度、湿度状态，通过设定的阈值，超过阈值时，即以设定的方式发出告警。

        2、机柜温湿度监测：能够实时监控IT机柜内的环境温度、湿度状态，通过设定的阈值，超过阈值时，即以设定的方式发出告警。

        3、水浸监测：能够实时监控数据中心内的漏水情况，提供历史记录供查询，当发生漏水报警，即以设定的方式发出告警。

        4、空气质量监测：可对数据中心内的空气质量进行监测，包括氢气、二氧化碳、二氧化硫以及可吸入颗粒物PM2.5、PM10的浓度等。

④安全监测

        1、红外入侵监测：监测数据中心内人体移动或门口人员进出状态，在布防时段，有人体活动时发出报警。

        2、数据中心门禁管理：通过门禁一体机能够控制数据中心门体，实时反馈机房门体开启情况，监控并记录人员的进出情况。

        3、视频监控：将视频监控硬盘录像机的IP地址嵌入到监控管理软件系统中，用户可在局域网任何地方对数据中心视频系统进行监控管理。

        4、机柜门锁管理：能够实时监控机柜门体的开关状态，并能够远程控制门体的开关；管理人员可通过手机APP授权来实现开关机柜门。

        5、震动探测：对数据中心房间墙体进行状态监测，通过开关量采集模块采集震动探测器的报警信号，模块通过RJ45接口接入以太网交换机再接入环境监测主机，实时监测震动探测器工作状态。

⑤消防监测

        1、消防烟感探测：能够实时监控数据中心内的消防报警情况，提供历史记录供查询，当发生消防报警，即以设定的方式发出告警。

        2、消防主机监测：采集消防主机报警信号经过开关量采集模块转换成网络信号，将信号经以太网交换机，并最终接入接入动环服务器主机，由监控平台软件进行消防的实时监测。通过相应的模块还可以添加门禁消防联动、市电消防联动等。

        3、防雷检测：对电源防雷器保护器进行状态监测，通过开关量采集模块采集防雷器辅助接点的报警信号，模块通过RJ45接口接入以太网交换机再接入动环服务器主机，实时监测防雷器工作状态。

⑥其他

        1、机柜PDU监测：能够监测机柜PDU的电压、电流、状态等参数。

        2、机柜U位（空间）监测：能够实时监控机柜空间状况，自动实时监控设备占用的U位数。

四、平台特色

• 系统软件同时支持B/S、C/S架构，支持对场景动力环境监控设备集中统一监控管理，可通过内外网远程浏览、设置系统各项参数，修改后不需重启系统，立刻生效；

• 系统内置3D引擎，可以实现3D机房场景的数据监控和漫游，辅助运维人员立体三维管理数据机房；

• 系统支持安卓、IOS的手机和平板进行监控，支持PC端浏览器和客户端监控，各种监控终端画面一致、分辨率一致；

• 系统支持外网穿透访问，支持非公网固定IP和4G网络外网访问；

• 系统支持局域网内或专网内机房设备的接入，只需部署一套集中监控管理平台，即可进行整体监控。

• 支持第三方厂家智能设备的接口通讯协议，能够适应不断增加的扩展需求，定制个性化监控界面，支持机房设备厂家OEM；

• 系统支持机柜门禁系统无缝接入，可以实现在线监测机柜门状态、授权撤权、修改密码、遥控开门；

• 系统支持自动实时监控机架空间状况，自动实时监控机架上设备占用的U位数、设备在机架的具体位置。具有高效准确、功耗低、外形美观安装方便等特点；

• 系统支持4G全网通讯，不限制运营商，且支持邮件、信息以及电话同时报警， 实时记录报警状态；

• 所有功能软件一体化无缝集成，禁止调用第三方或设备自带界面，提供软件界面功能截图，并加盖公章。

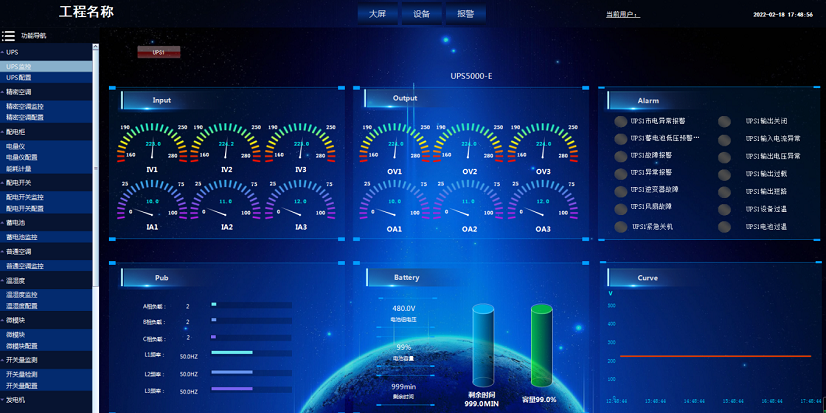

五、软件界面
