一、方案背景

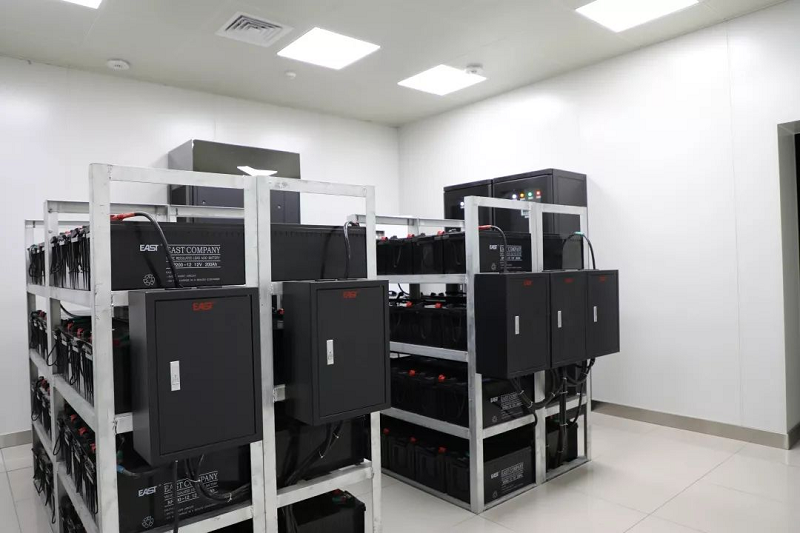

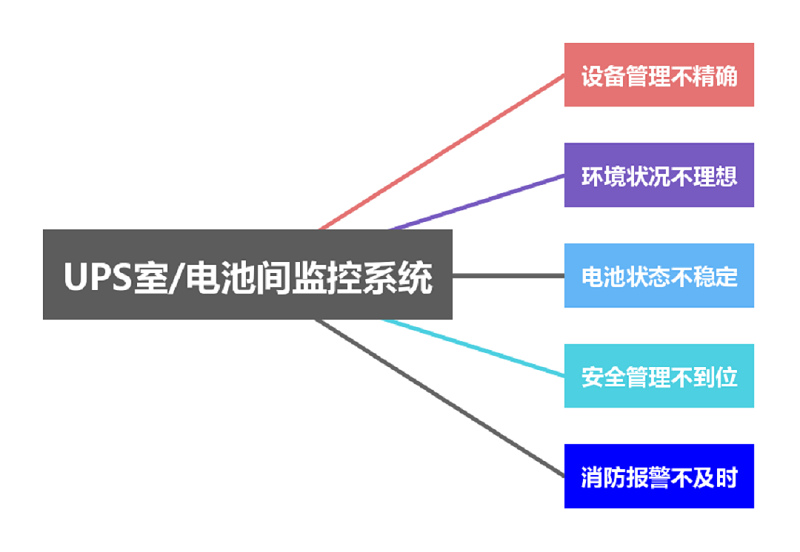

       UPS室/电池间广泛存在于政府、教育、医疗、部队、电力、电信、企业等各个行业的数据中心或者动力中心，由UPS主机和蓄电池系统等关键设备组成，还包括供电系统、制冷系统、机柜系统、消防系统、监控系统等基础设施，必须时时刻刻为业务系统提供正常的运行环境。一旦UPS设备出现故障，就会影响到整体系统的运行，如事故严重又不能及时处理，就可能损坏硬件设备，对数据传输、存储及业务开展的可靠性构成威胁，最终酿成难以估量的后果。传统UPS室/电池间往往采用人工24小时值班的方式对相关设备进行监管，不仅造成效率低下，往往还有以下监控的痛点：

二、方案简介

        泰物智能监控管理系统采用先进的多线程、网络通讯、自动控制、跨平台浏览等技术，对各智能设备运行状态和运行参数进行显示、处理和存储，并针对各子系统之间的数据进行分析处理，实现子系统或设备的统一监控管理，从而保障监控场所重要设备的安全性与稳定性。

        针对UPS室/电池间监控存在的问题，泰物智能监控管理系统的主要监控对象包括：配电柜监测、UPS监测、蓄电池监测、空调监测、门禁监测、视频监控、环境监测、消防监测等，使运维管理人员能够及时准确地了解和掌握UPS室/电池间的情况，并及时采取相应的措施对各种情况进行操作控制，以确保UPS室/电池间的安全运行。方案架构如下：

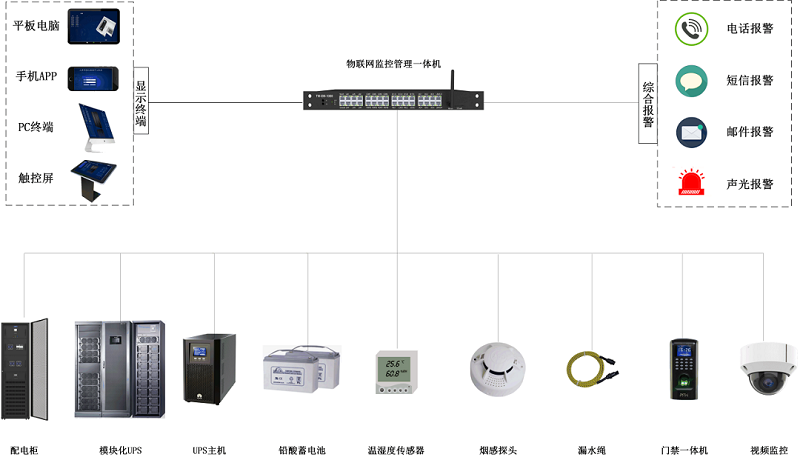

UPS室监/电池间测系统架构图

三、方案功能

        1、配电柜监测：能够监测各配电柜的输出三相相电压、线电压、电流、频率、功率因素、电能统计并在可视化界面中显示相电压和线电压的实时波形图。

        2、UPS不间断电源监测：能够对UPS室/电池间内UPS的电压、电流、频率、功率、后备时间等进行实时监控；整流器与旁路的电压、电流参数；逆变器与电池的电压、电流及电池的后备时间、充电量，负载的电压、电流参数显示。

        3、单机蓄电池监测：可以实时监测单节蓄电池的电压、内阻和温度，实现蓄电池在线监测、电池容量的准确预测、电池劣化程度评估、预警异常电池、全生命周期记录蓄电池性能变化趋势等功能。

        4、单组蓄电池监测：可以实时监测单组蓄电池的电流和电压，实现故障异常告警，系统第一时间自动将告警信息通知管理人员及时排除故障。

        5、精密空调监测：能够对UPS室/电池间内回风温度、湿度、温度上下限、湿度上下限、温度设定值、湿度设定值，空调、压缩机、风机、加热器、加湿器、除湿器等的运行状况进行监控。

        6、UPS室/电池间温湿度监测：能够实时监控UPS室/电池间内的环境温度、湿度状态，通过设定的阈值，超过阈值时，即以设定的方式发出告警。

        7、UPS室/电池间水浸探测：能够实时监控UPS室/电池间内的漏水情况，提供历史记录供查询，当发生漏水报警，即以设定的方式发出告警。

        8、消防烟感探测：能够实时监控UPS室/电池间内的消防报警情况，提供历史记录供查询，当发生消防报警，即以设定的方式发出告警。

        9、机房门禁管理：通过门禁一体机能够控制UPS室/电池间门体，实时反馈UPS室/电池间门体开启情况，监控并记录人员的进出情况。

        10、视频监控：将视频监控硬盘录像机的IP地址嵌入到监控管理软件系统中，用户可在局域网任何地方对UPS室/电池间视频系统进行监控管理。

四、平台特色

• 系统软件同时支持B/S、C/S架构，支持对场景动力环境监控设备集中统一监控管理，可通过内外网远程浏览、设置系统各项参数，修改后不需重启系统，立刻生效；

• 系统支持安卓、IOS的手机和平板进行监控，支持PC端浏览器和客户端监控，各种监控终端画面一致、分辨率一致；

• 系统支持外网穿透访问，支持非公网固定IP和4G网络外网访问；

• 系统支持局域网内或专网内机房设备的接入，只需部署一套集中监控管理平台，即可进行整体监控。

• 可根据用户现场情况和具体需求，灵活配置蓄电池单节监测或者单组监测，实现监测系统性价比最大化。

• 支持第三方厂家智能设备的接口通讯协议，能够适应不断增加的扩展需求，定制个性化监控界面，支持机房设备厂家OEM；

• 系统支持4G全网通讯，不限制运营商，且支持邮件、短信、电话以及微信和钉钉同时报警， 实时记录报警状态；

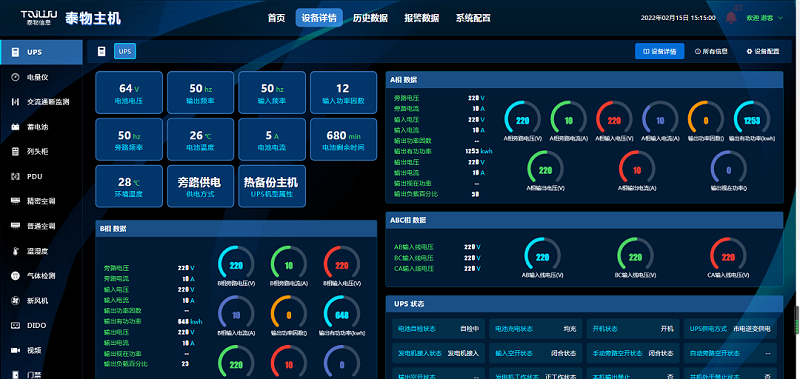

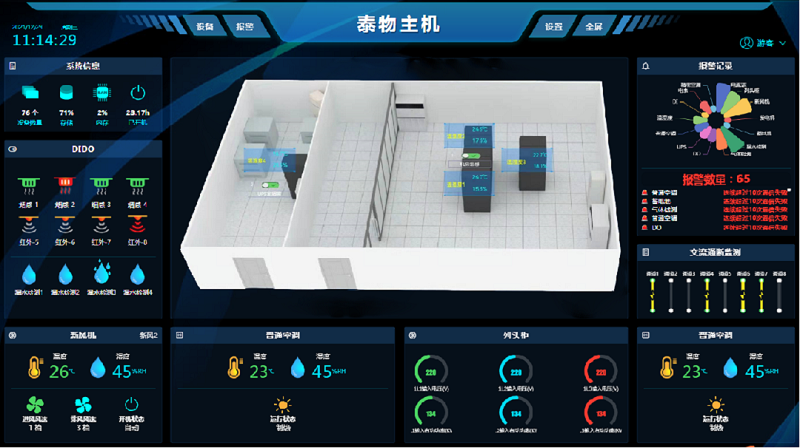

五、软件界面
