蓄电池无线监测系统

一、方案背景

        蓄电池在线监测系统已经广泛应用在数据中心、轨道交通、通信、电力、医疗等行业,其不但具备单体电压、温度、内阻的监测功能,还可实现整组SOC测算、故障报警、智能诊断、数据呈现等多种功能。但是传统蓄电池在线监测系统,前端设备往往采用物理连线的方式进行传输和采集,这就给施工带来大量的布线工作,也会对系统安全带来潜在风险,很多场景或因为空间狭小或因为环境恶劣而无法进行监测系统的部署和运行。现泰物提出了蓄电池无线监测解决方案,即前端采集设备与主控器采用无线通讯,大幅缩减布线工作量,有效降低安全风险。

二、方案设计

        泰物蓄电池无线监测系统主要由采集前端、主控器、霍尔电流传感器三部分组成。采集前端负责采集单体电池的温度、电压、内阻信息,并通过无线方式与主控器通信。主控器实时采集组总电压、组总电流,并对采集的单体电池信息进行存储、处理和上传。平台管理系统可在远程监控大屏、PC端、手机端等终端在线实时展示蓄电池使用情况。实现单节蓄电池或蓄电池组充放电电流、电压和温度等参数的在线实时监测和集中管理。准确掌握单节蓄电池或蓄电池组的实际运行状态和健康状况,及时发现单节蓄电池或蓄电池组使用过程中存在的问题,并实现自动维护功能。让单节蓄电池或蓄电池组在浮充时保持电压均衡,使单节蓄电池或蓄电池组保待最佳活性状态,提高电池组后备时间及运行寿命,及时发现落后电池并进行维护,极大的减少了人力、物力等施工维护成本,提高电池使用的安全性,降低事故率,有效的进行节能减排,为使用单位创造了良好的经济效益和社会效益。

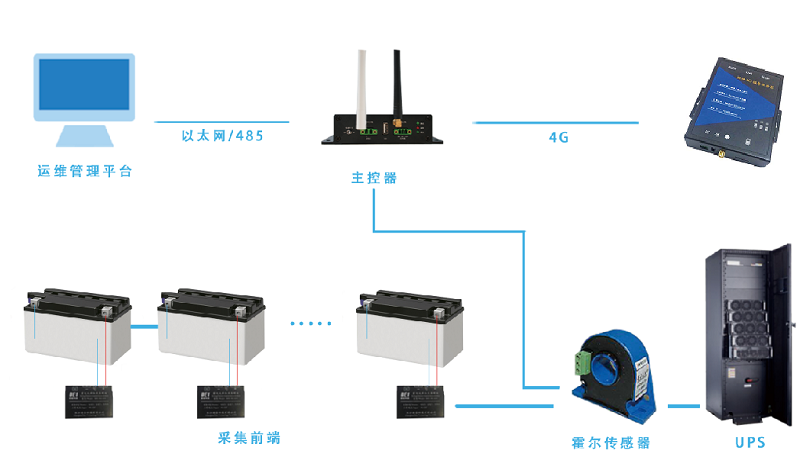

泰物蓄电池无线监测系统拓扑图

三、方案功能

1.单体电压&电池组总电压

        单体电压测量采用高精度AD转换技术,无开关或继电器切换,实现了高稳定及高速采集,精度可高达0.2%(12V)/0.3%(2V)。

        总电压通过采样线连接电池组进行采集,以获得更准确的总电压参数。

2.单体电池温度

        采用高可靠温度传感器,并内置于采集前端的负极采集线端子,直接检测单体电池的负极柱温度,更准确的获取电池温度信息。

3.单体电池电流

        采用开口式霍尔电流互感器,安装维护方便,多量程可选。

4.单体内阻

        电池性能退化时其内阻必定升高,能够检测到传导通路中任何环节的阻值升高非常重要,是直接反映蓄电池性能的一个重要参数。

        泰物蓄电池无线监测系统采用直流法实现对内阻的精准测量,同时,设计上强化采集盒软件程序和采样电路的硬件保护,软件上保护采样间隔,对电流采样放电设计增加热控设计,如果温度继续累积,放电回路的保险丝将熔断彻底断开等多个维度确保安全可靠。

四、方案特色

        易于部署:采集前端高度集成化设计,超小体积;采集前端与主控器采用无线通讯,布线工作量大幅缩减。

        实时监测:可以实时单节蓄电池或蓄电池组网络化在线监控、在线维护管理、蓄电池在线养护为一体,实现单节蓄电池或蓄电池组的在线监测、电池容量的准确预测、电池劣化程度评估、预警异常电池、全生命周期记录蓄电池性能变化趋势等功能。

        低功耗设计:采集前端实现深度休眠唤醒的机制,常态状态只有无线模块的接收打开,MCU等均处在低功耗休眠状态。

        故障预警:可以实现蓄电池故障异常告警,系统第一时间自动将告警信息通知管理人员及时排除故障。

        集中管理:支持B/S结构,可通过IE浏览器浏览数据,并能够以表格、图形等多种形式直观显示运行数据,可剔除无用的历史数据,提高数据的有效性。

        无人值守:远程运维:使用系统后台,可以随时随地监测机房蓄电池组运行状况,及时无人值守也能保障蓄电池组安全运行。

        数据存储:系统能通过网络将数据传送到系统后台,对运行参数、告警数据等历史数据进行自动存储,方便导出,为机房蓄电池组运维提供数据支撑。

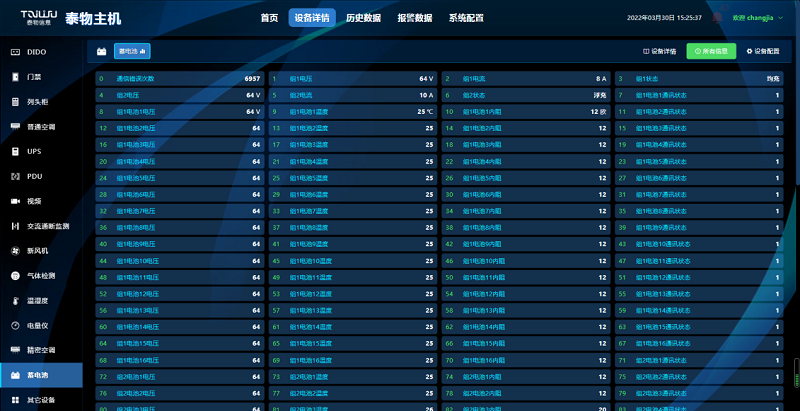

五、方案界面
